女儿墙不好画?看看用天正软件如何快速的画出女儿墙!

2020年2月23日
评论
1,332

天正绘制女儿墙教程

绘制女儿墙

我们已经学习了如何去绘制造型栏杆,那么学员们会不会举一反三呢?比如我们看见的女儿墙就可以用该方法来绘制。

1、先绘制开间38100mm,进深12900mm的墙体(具体的门窗就不再做了)

2、绘制一个平屋顶。

选择“房间屋顶” “房间布置”“搜屋顶线”,偏移外皮距离:600

然后用“三维建模” “造型对象”“平板”:

选择一封闭的多段线或圆<退出>:

请点取不可见的边<结束>

选择作为板内洞口的封闭的多段线或圆:

板厚(负值表示向下生成)<200.0000>

3、移位(yw):在z轴上移动3000,使之在最上面变成屋顶

4、做一个路径

先“搜屋顶线”,偏移外皮距离:300,然后移位(yw),在z轴上移动3200mm

然后3do动态观察

图上洋红色的线即为路径

5、绘制栏杆

先回平面(空白处右击视图设置平面图)

在左下角绘制一个栏杆:画圆c,直径=80,拉伸(ext)=1000

6、作女儿墙

(1)、“三维建模” “造型对象”“路径排列”

选择洋红色线为路径(第4步中作的),排列单元的对象是栏杆(第5步中作的)

其中红色圈的必须要选择,单元宽度根据实际情况可以调整

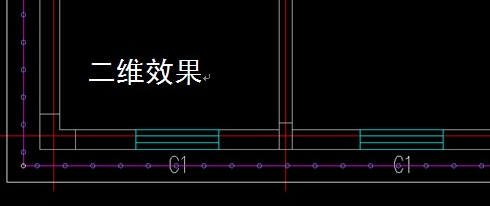

效果如下图

女儿墙不好画?看看用天正软件如何快速的画出女儿墙!

要将原始的栏杆删除(左下角绘制的那个栏杆)

(2)、再次移动路径,移位yw:z轴1000

(3)、做扶手

“三维建模” “造型对象”“路径曲面”

其中:路径为洋红色的封闭多段线,截面取自截面库

选择任意一个扶手

截面的大小根据你的图形,进行调整,我们在这里可以调节成X:100

(另一个不需要修改,自动进行调整)

(4)、复制几个,得到横向的效果

Co,输入距离为@0,0,-300   @0,0,-600

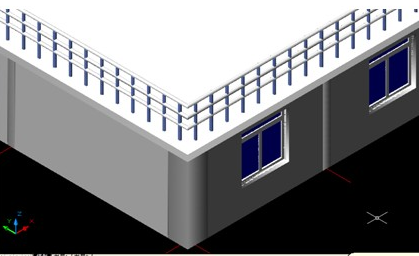

效果如图:

女儿墙不好画?看看用天正软件如何快速的画出女儿墙!

完成后,最终女儿墙的效果
