如何使用CAD软件快速的绘制楼梯？（CAD中快速绘制楼梯的技巧方法）

在日常使用CAD绘制楼梯剖面图的时候，会很烦恼如何计算踏板高度、楼梯级数等问题，得出数据后还要通过阵列的方式绘制梯段，这样绘制图形就会耗费大量的时间成本。我们中望CAD就有高效绘制梯段的方法，下面大家一起来看看吧：

使用该功能的命令方法： 菜单命令：扩展工具—编辑工具—多重复制

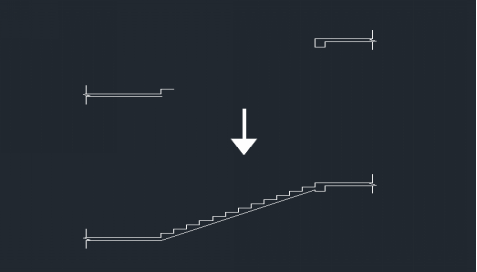

【实战】CAD中怎么快速绘制楼梯？

1、打开中望CAD，菜单栏找到【扩展工具】>【编辑工具】>【多重复制】，执行多重复制（copym）命令，选择其中一踏步回车执行命令

2、基点选择踏步左上角端点，回车执行

3、命令行提示：

第二点或[重复(最后)(R)/间距(D)/计算(M)/阵列(动态)(A)/取消(U)]<退出(E)>输入命令“M”回车执行

4、这时候根据提示测量终点选择梯段终点的距离。

5、通过复制每份之间的距离，然后选择踏步的左下端点到右上端点。

6、这时候系统完成命令计算，楼梯绘制即可快速完成
