CAD中如何删除重复叠加的图元？

当我们在使用CAD软件绘图时产生了重复叠加的图形，那应该如何快速删除掉这些重复的图形呢？下面就跟着小编一起来看看具体的步骤吧。

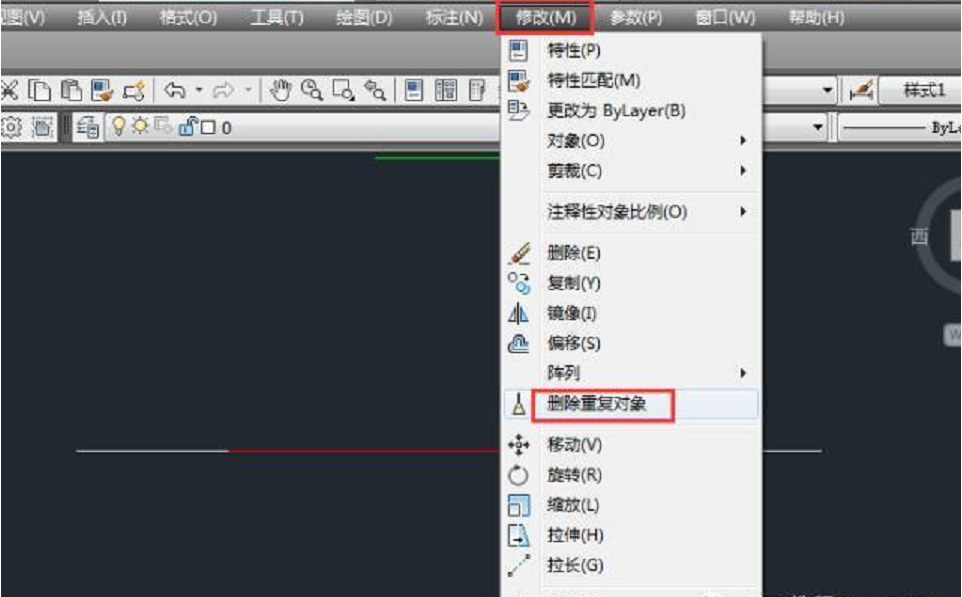

1、在进行CAD下载安装后，在顶部菜单栏中依次可以单击【修改】-【删除重复对象】，通过这种方式删除选择区域内的的重复对象。

2、执行命令后按照提示框选叠加重复的图形，点击回车键确认。

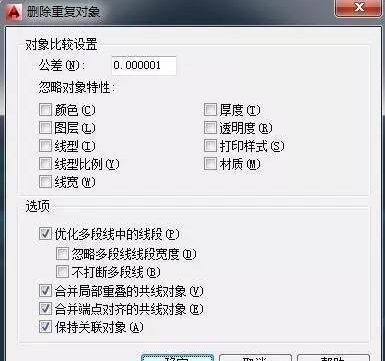

3、在弹出【删除重复对象】对话框中，在这里设置清理参数，设置比较的公差值，根据删除对象的特性勾选忽略的对象特征，是否打断多段线等选项。

这样就能实现快速删除重复叠加的图元，小伙伴们在碰到这样的问题都可以参考以上步骤解决问题，感谢阅读。
