1.首先打开CAD，（如果没有可以先CAD下载），在菜单栏找到【绘图】—【构造线】执行命令
2.根据下方命令行的提示，输入“b”，回车确认，选择二等分选项绘制构造线。

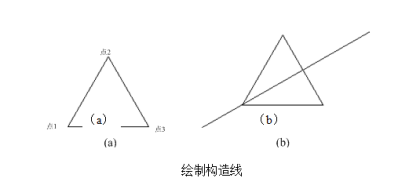

3.在绘制面板选取图一图形的点1作为角顶点
4.在绘制面板选取图一图形的点2作为角起点
5.在绘制面板选取点图一图形的3作为角的端点，回车执行就完成构造线的绘制如下图所示
命令行操作提示：
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: b（选中二等分选项）
指定角的顶点:（选择点1）
指定角的起点:（选择点2）
指定角的端点:（选择点3，按Enter键）
