配电箱一级、二级、三级是什么意思?它们的用途及作用又是什么?

2022年4月8日
评论
104

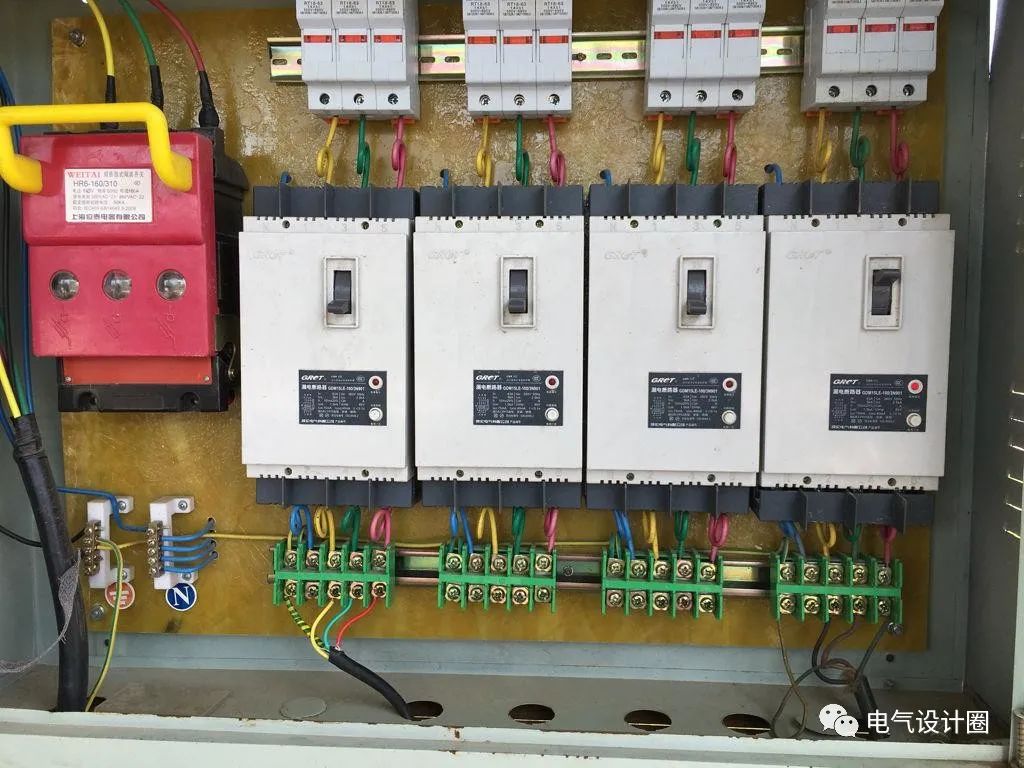

配电箱的一级、二、三级箱是啥意思?这是相对而言的问题。我们做个假设:有一个新建的小区引进一条10kV进线,建了一个配电室,从变压器低压端出线0.4kV到配电柜(一级配电柜),再引出线到每栋楼的配电箱(二级配电箱),再出线到每个单元楼的配电柜(三级配电),最终入户。
配电箱一级、二级、三级是什么意思?它们的用途及作用又是什么?
一般一级配电不允许直接带用电设备,二级配电后面会带动力设备,因为它是三相电,三级配电就是市电了(220V)。至于里面的设备有一定的差异:一级配电柜里面一般有隔离刀闸、断路器、漏电保护器等,二级里面是一个大的三相断路器、三级是单相的断路器。当然这是举例子,要根据不同的用电负荷来选设备。下面我们详细来学习一下一级、二级、三级配电的作用以及用途。

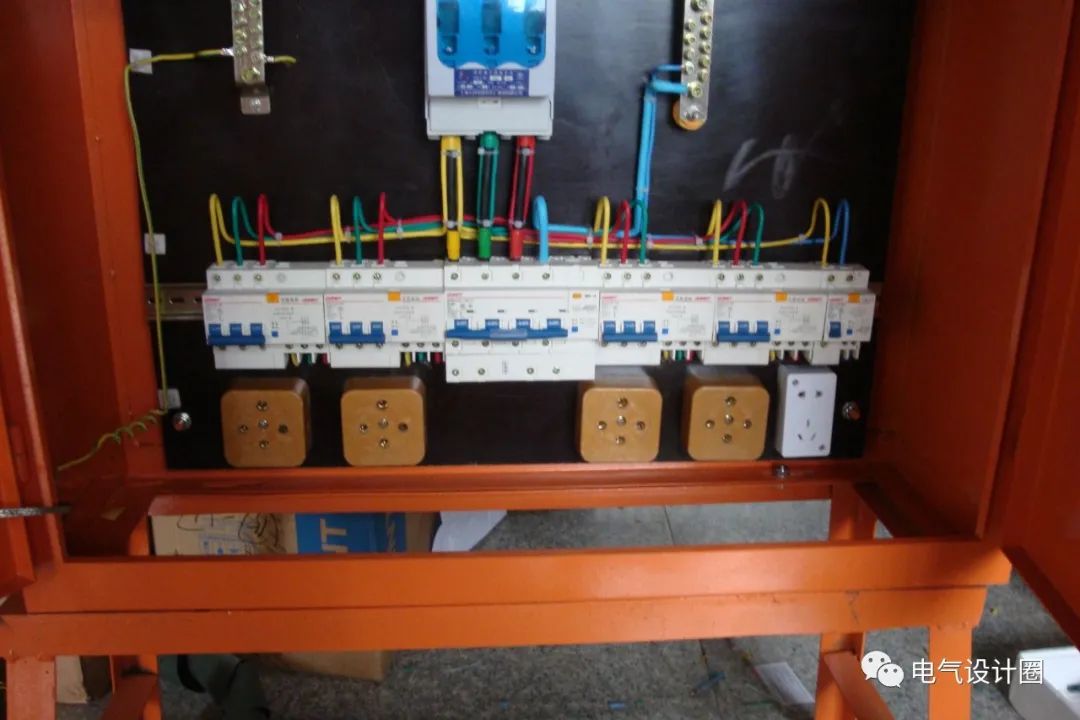

(1)一级配电箱
施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计,符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,非常适合各类达标工程采用。一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观,防雨箱顶适合野外工作。
配电箱一级、二级、三级是什么意思?它们的用途及作用又是什么?

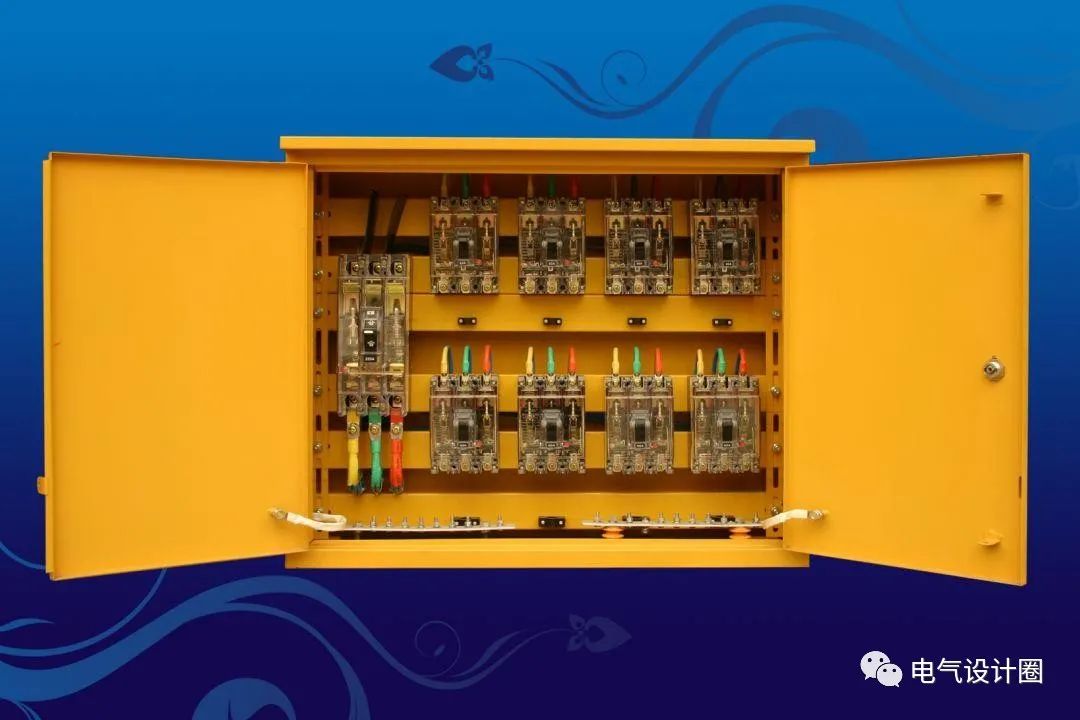

(2)二级配电箱
适用建筑工地施工用电,是专门针对工程施工现场情况比较特殊而设计,符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。二级箱采用内外门设计,外表喷塑.安全美观,防雨箱顶适合野外工作。
配电箱一级、二级、三级是什么意思?它们的用途及作用又是什么?
(3)三级配电
即在总配电箱下设分配电箱,分配电箱下设开关箱,开关箱下设用电设备,形成三级配电。“两级保护”主要是指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加装一级漏电保护器,总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则,即严禁同一个开关电器直接控制二台及二台以上用电设备(含插座)。
配电箱一级、二级、三级是什么意思?它们的用途及作用又是什么?

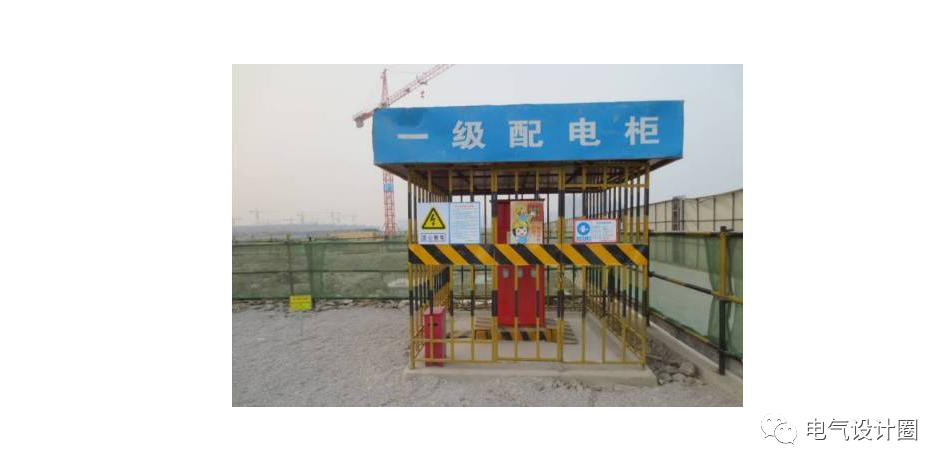

(4)临时施工用电箱按有关国家要求一般分三级防护
一级配电箱:可以理解为工地或项目的总配电箱(一般只有1个);
二级配电箱:各楼层或各栋楼的配电箱(按实际);

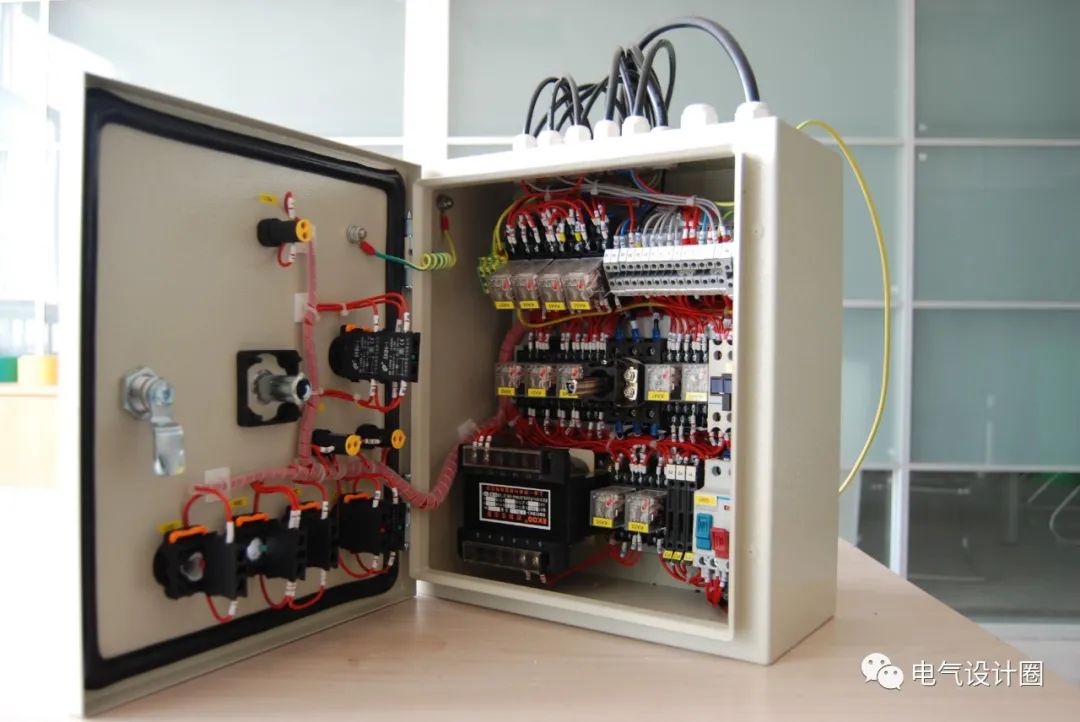

三级配电箱:即各用电器的最后接线箱,可以活动,可以固定,切记漏电保护开关是最后的,从漏电保护开关接用电器。(要求一机一漏,不能多接)配电箱的要求可以按工程的用电方案,没有的话可以去样板工地看看(例如大项目,一般都很正规)。
配电箱一级、二级、三级是什么意思?它们的用途及作用又是什么?
