怎样看室内照明电气施工图？照明电气图纸识图教程

外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）

一、 室内电气施工图的作用、组成、特点

1、 图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、 图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、 图纸的特点：

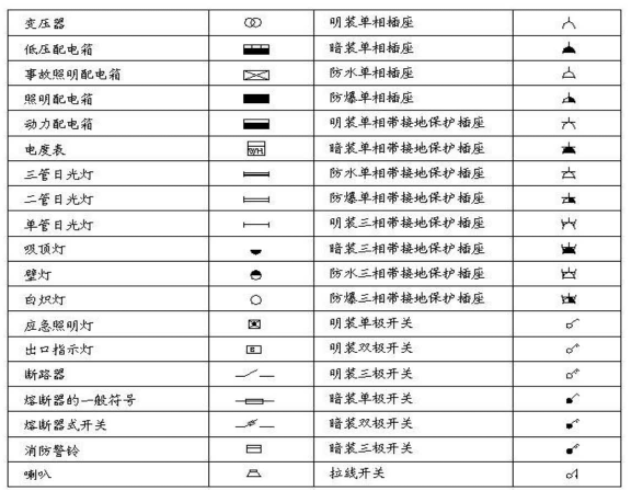

各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

详细内容请下载参考

一般来说，室内照明线路的看图顺序是：设计说明 系统图 平面图 接线图 原理图等。从设计说明了解工程概况，本图纸所用的图形符号，该工程所需要的设备、材料型号、规格和数量等；然后再看系统图、平面图、接线图和原理图，看图时，平面图和系统图要结合起来看，电气平面图找位置，电气系统图找联系；安装接线图与原理图结合起来看，安装接线图找接线位置，电气原理图分析工作原理。
