如何调整CAD网格平滑度?

2022年4月16日
评论
182

在日常使用CAD绘图软件时,我们可以利用网络编辑的功能来调整网格曲面的平滑度。下面小编就给小伙伴们简单介绍一下调整平滑度的操作步骤,一起来看看吧。

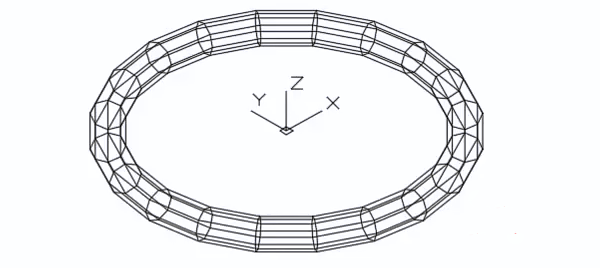

1.首先打开CAD软件,打开图纸文件,小编就以下图为实例,具体介绍如何提高O型圈的平滑度。

如何调整CAD网格平滑度?

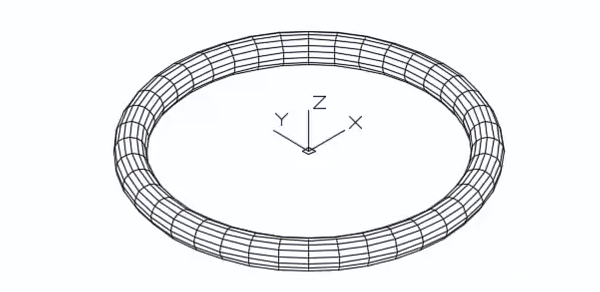

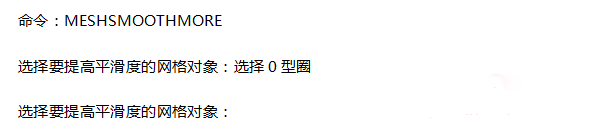

2.接着在命令行中输入MESHSMOOTHMORE指令,按回车键进行确认。或者依次点击界面功能区中的【三维工具】-【网格】-【提高平滑度】选项,我们对O型圈进行提高平滑度的操作,就能实现使O型圈看起来更加平滑,命令行出现的指示如图所示。

如何调整CAD网格平滑度?

3.完成操作后,我们再对O型圈进行消隐操作,执行结果如下图所示。

如何调整CAD网格平滑度?

这样我们就完成对中望CAD网格平滑度的调整,希望这个图文教程能够帮到有需求的小伙伴。
