CAD是一款常用的绘图软件，我们在CAD中可以绘制各种图形和图案，今天小编要给大家介绍的是CAD中绘制路面结构断面图的操作方法，有需要的朋友可以参考一下。

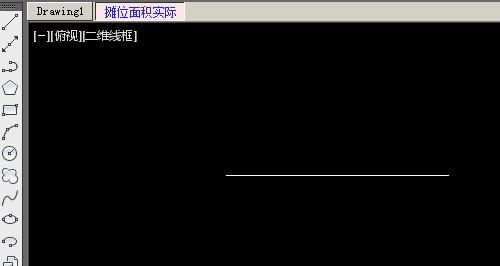

1.首先，打开CAD软件，任意绘制一条直线。

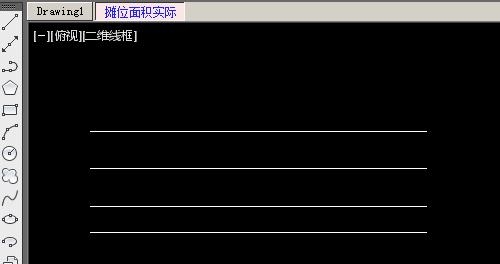

2.使用CAD中的偏移命令偏移上面绘制好的直线，偏移的距离分别为300、300、200，如下图所示。

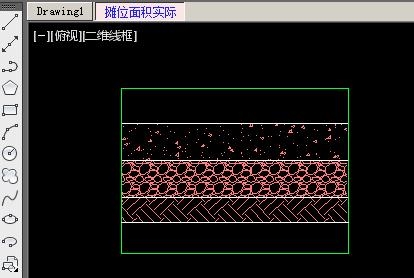

3.在我们绘制的线段上绘制一个矩形，然后在图形中依次填充混凝土、砂砾石、夯实土壤，填充完成后用修剪工具将矩形框外部的线条修剪掉，效果如下图所示。

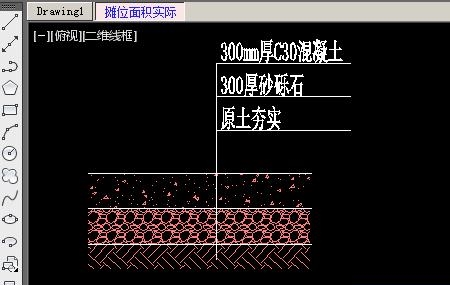

4.删除矩形框和下方的线条，然后对于绘制好的路面结构断面图进行标注就绘制完成啦！完成后效果如下图所示。
以上就是CAD中绘制路面结构断面图的操作方法，希望能帮助到有需要的小伙伴，感谢您的阅读！
