都说国外的设计师是艺术家,国内的设计师只能自嘲“画图狗”。如何做出艺术品般的建筑设计方案,如何巧妙地演示方案,让听者更容易接受你的设计方法、设计理念,不妨看下文的10种实用且易学的分析图表达方法。

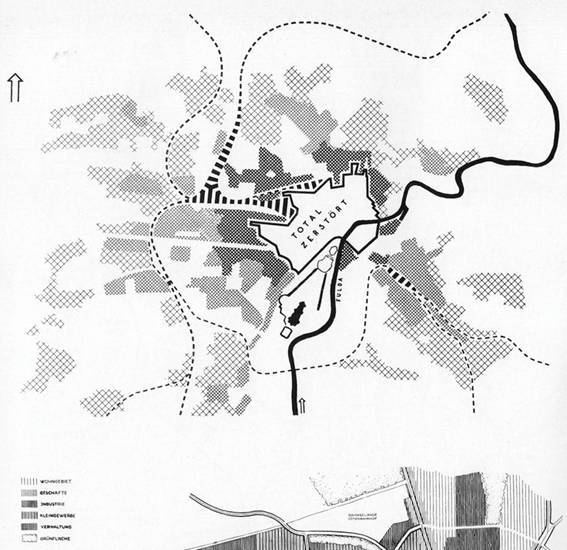

1. 巧用纹理、色彩填充,突出重点

由内至外,同一色系的色彩逐步减淡,同样走向的方格密度逐渐增大,层次分明而不杂乱,一眼就可以看到整个地块的位置和周边建筑情况。

10个技巧教你学会分析图的表达,远离“画图狗”称号

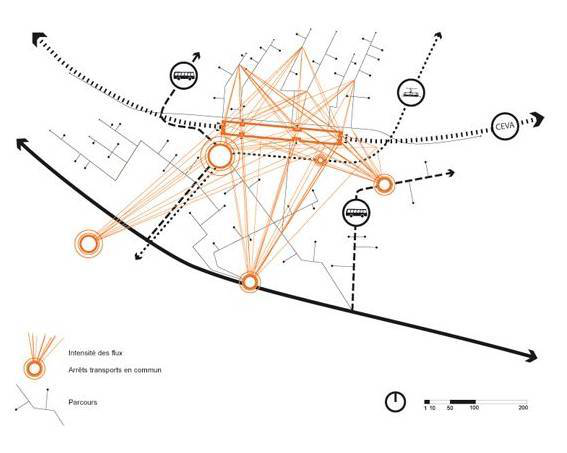

2. 重要节点彩色突出,线条粗细区分主次

交通分析图中,重要的换乘节点以橘色突出。以黑色粗线表示城市主干道,以深灰色细线表示支路,主次分明,纷繁而有序。

10个技巧教你学会分析图的表达,远离“画图狗”称号

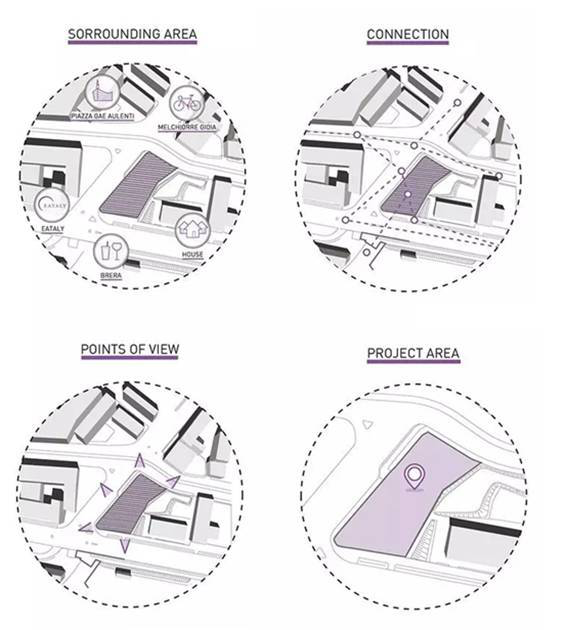

3. 圆圈标记重点,聚焦注意力

当展示范围比较大,又需要展示细节时,除了简化背景,也可以试试以多个不同半径的圆圈达到逐步聚焦的效果。

甚至在分析周边环境时,干脆只展示圆圈范围内的内容。

10个技巧教你学会分析图的表达,远离“画图狗”称号

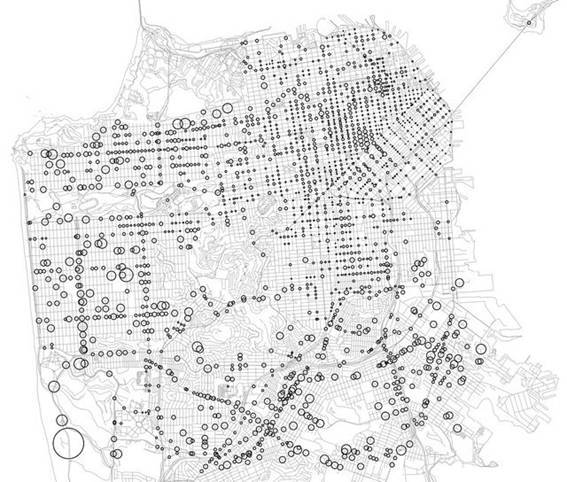

4. 圆圈数量+大小表示概率密度,清晰直观

下图为旧金山各个街道的受伤概率图,比单纯的数字表达更清晰直观,能够快速判断出哪里不适合建造车站、商场这类流量大的建筑。

10个技巧教你学会分析图的表达,远离“画图狗”称号

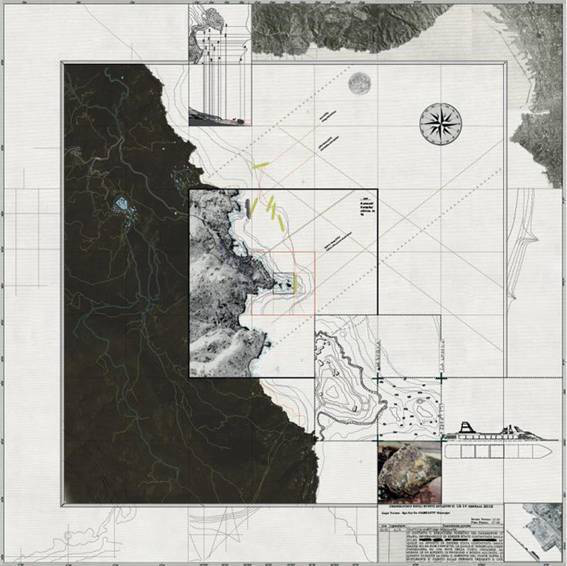

5. 多图叠加,不同尺度地形同步了解

以建筑物为中心,逐步缩小比例尺,是不是有点儿像我们看地图时,滚动鼠标一步步放大的效果。多图叠加的形式,能在同一时间从不同尺度了解建筑物周边的地形。

10个技巧教你学会分析图的表达,远离“画图狗”称号

6. 丰富的icon+多彩文字标示,通俗易懂

这个方法常用在功能空间说明中,icon有助于理解,鲜艳的色彩条便于区分,能够快速了解到各功能空间的排布。

7. 按元素分层,清晰直观

下图从上到下为每一种元素单独设一层,如屋顶、建筑主体、树木等,场地的现状和城市布局的逻辑性看起来会更加的直观清晰。

 8.平立剖集中展示,视角更立体

以镜面的方式将平、立、剖面的内容展示到一张图上,更直观立体,我相信不是设计师,也能看懂。

9. 多元素联合示意,清晰易懂

利用绿植、人物、家具,摆件、多形态箭头等元素,演示各个区域的功能,以及室内外环境的相互作用,生动形象,清晰易懂。

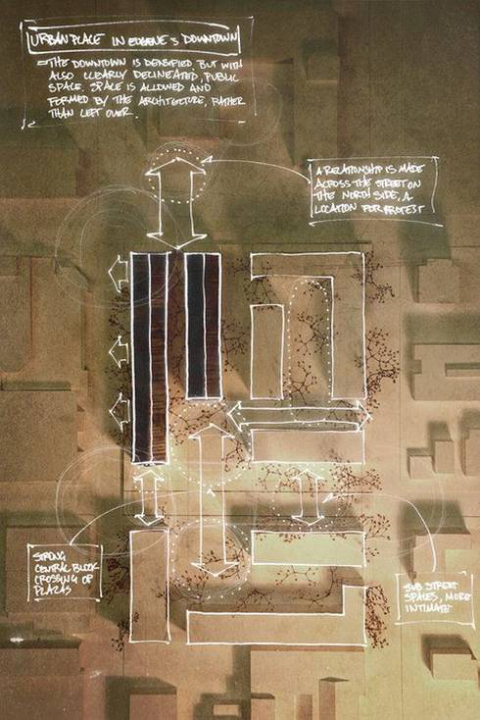

10. 实物模型做底图,真实直观

无论是建筑物之间的距离还是光线走向,实物模型给人的感觉都比电子模型更加真实。你看下面的流线分析图是不是更生动直观?

10个技巧教你学会分析图的表达,远离“画图狗”称号

在实物模型剖面图上标注节点做法,这样看上去就一点儿也不觉得枯燥了。

方案分析图的表达方法还有很多种,“走心”是关键,如何表达出自己的设计理念是根本。
