巧用广联达预算软件:教你五步建立电气模型

2020年3月14日
评论
359

提起电气模型,许多刚入行的电气预算员都觉得头疼,不仅绘制效率低,还可能越绘制越乱。我也曾有过这样手忙脚乱的经历,不过经手的工程越来越多,我慢慢摸索出了一个提高绘制速度与准确性的实用套路,五步轻松搞定电气模型!现在分享给大家。

第一步:设置规则,确保正确

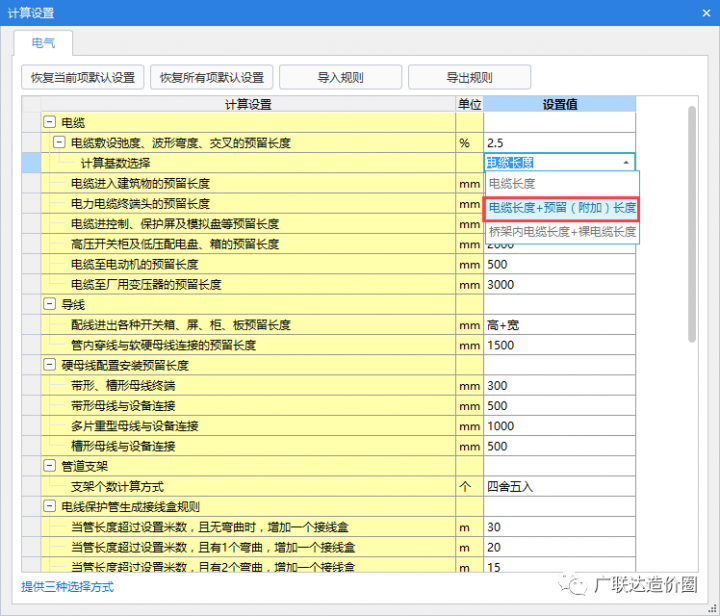

在绘制模型之前,首先要思考一个问题:各地区定额不同、计算规则不同,那么软件是按照什么规则来进行绘制的呢?软件是依据《全国统一安装工程预算工程量计算规则》 来设置的,但是各地区会有些不同,所以我们要依据自己地区定额来进行修改。例如:电缆敷设弛度、波形弯度、交叉的预留长度2.5%,计算基数一般是电缆长度+预留附加长度,与软件默认不一致,需要自行修改。
巧用广联达预算软件:教你五步建立电气模型
第二步:分层绘制,防止混乱

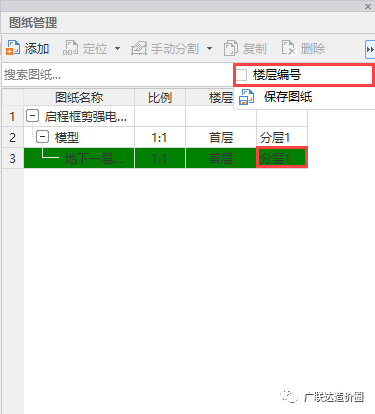

分层相当于将一个房间分隔成多层,层与层之间互不影响,但又相互联系。分层功能支持同一空间位置不同分层上显示不同图纸识别的构件图元,并且不同分层的图元在识别时互不影响。使用分层功能这样操作:取消“楼层编号”勾选,设置分层。
巧用广联达预算软件:教你五步建立电气模型

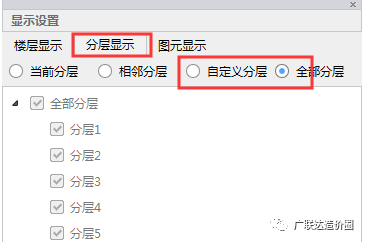

电气分层中配电箱柜、桥架、线槽、组合管道在各个分层中都会显示,因为配电箱柜、桥架、线槽、组合管道没有分层属性,在一个分层内识别的图元,在其他分层内都可以看到,软件内置的不可以设置,除了配电箱柜、桥架、线槽、组合管道构件外的其他构件都有分层属性,在一个分层识别时,在其他分层默认不显示,如果需要显示其他分层的图元时,点击视图---【选择楼层及图元显示设置】点击分层显示,可以选择显示全部分层或者选择自定义分层。
巧用广联达预算软件:教你五步建立电气模型
注意:手动分割图纸时,部分图纸选不上或者分割一层图纸但是所有图纸都被选中,是因为图纸是个块,需要分解块,点击工程设置---CAD编辑---【分解CAD块】。
第三步:设备器具,提前识别
设备器具快速提取识别可以大大提高我们的工作效率,原来需要三个小时的活只要一个小时就能搞定!
软件中的【一键提量】功能和【材料表】识别功能可以大大提高提量的速度。
巧用广联达预算软件:教你五步建立电气模型

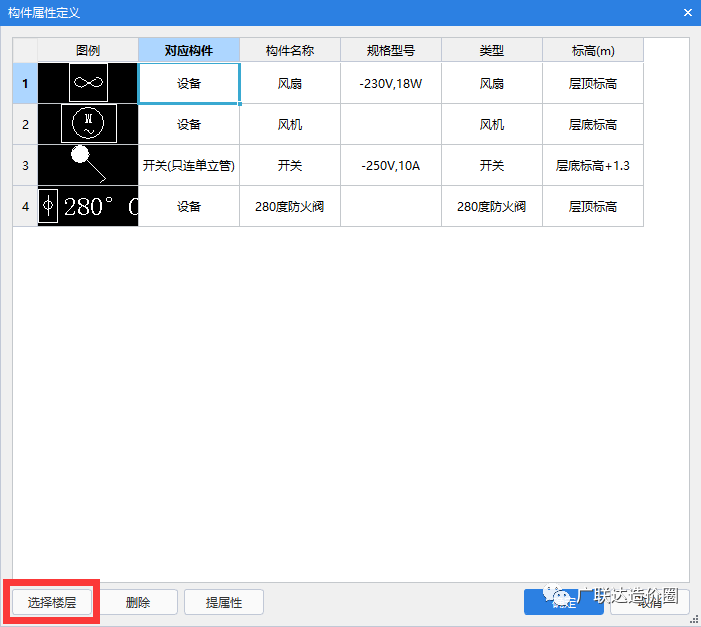

使用【一键提量】功能,可以提取本楼层之间的块图元,进行集中设置,根据图例和材料表给出信息设置构件名称、类型、标高。设置好之后点击选择楼层,一键识别所有楼层之间相同的块图元。
巧用广联达预算软件:教你五步建立电气模型

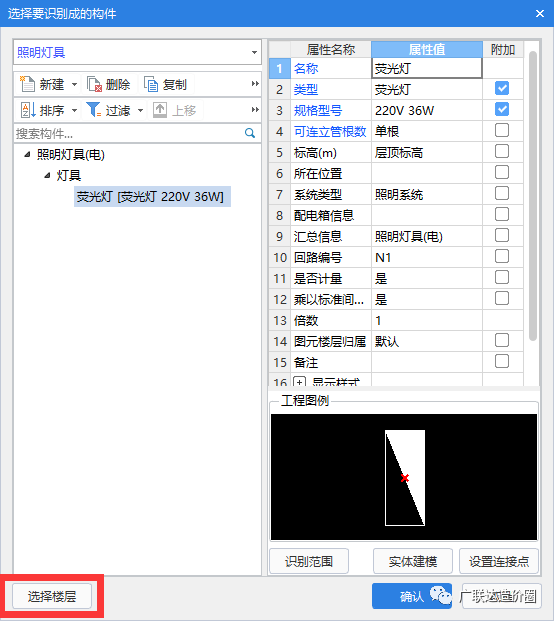

使用【材料表】功能,可以提取材料表中所有图元图例、名称、规格、标高等,对照图纸看一下是否有错误,修改错误,点击确定,所有图元全部新建完成,之后对应平面图中的图例设备提量所有楼层相同的块图元。
巧用广联达预算软件:教你五步建立电气模型
巧用广联达预算软件:教你五步建立电气模型
第四步:读取回路,建立联系

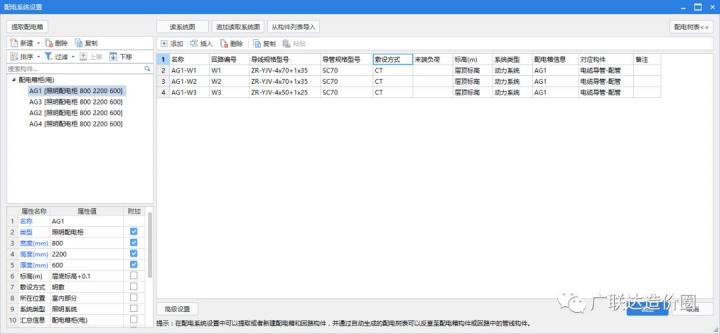

新建识别完配电箱(柜)之后,通过【系统图】识别功能,可以快速建立配电箱(柜)的关系树表,建立关系网。
巧用广联达预算软件:教你五步建立电气模型
读取图中的配电箱(柜)系统图,对照图纸看一下是否有错误,修改错误,点击确定。建立配电箱(柜)与配电箱(柜)之间、配电箱(柜)与设备之间的关系网。
巧用广联达预算软件:教你五步建立电气模型
第五步:结合实际,快速识别

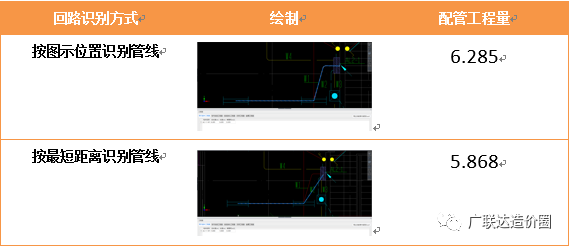

配电箱(柜)与配电箱(柜)之间、配电箱(柜)与设备之间的关系建立完成之后,就可以开始识别,实际施工时考虑管线用量,大多会按照最短距离来施工,所以可以通过设置【CAD识别选项进行设置】设置“按最短距离识别管线”。
巧用广联达预算软件:教你五步建立电气模型
设置好识别方式之后可以用【单回路】、【多回路】进行回路的快速识别。
以上就是电气模型绘制中的五步操作,可以大大提高绘制效率。欢迎各位造价人在评论区探讨交流。
