CAD使用LIST命令查看对象信息的方法有哪些?

2021年3月15日
评论
236

CAD中使用LIST命令查询图形上选择对象的信息,该对象的对象类型、空间、图层、几何数值:尺寸、面积、等信息会显示在弹出的文本窗口和命令栏中,我们可以通过LIST命令来查看选定对象的基本信息,判断其是否满足设计需求并及时进行调整。

LIST命令的激活方式:

① 命令行:直接输入LIST(LI)并按回车键确认

② 菜单栏:依次单击【工具】选项卡→【查询】→【列表显示】

具体操作如下:

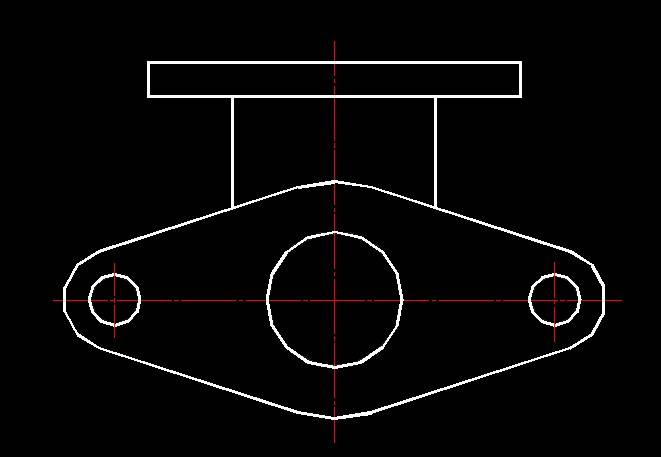

1.使用CAD软件打开需要查询信息的图纸文件;

CAD使用LIST命令查看对象信息的方法有哪些?

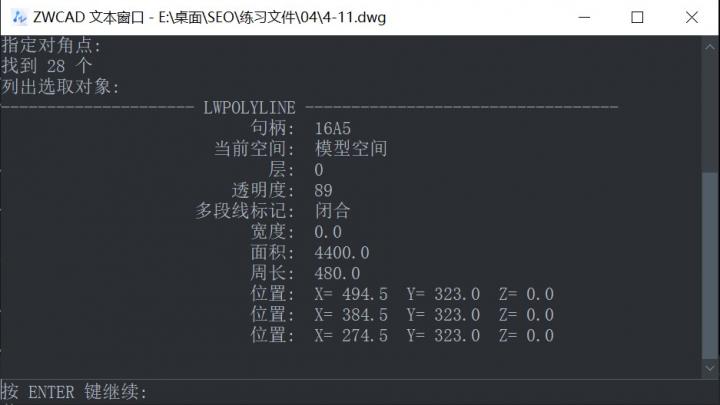

2.在命令栏中输入【LIST】并按回车键确认激活“列表显示”命令,根据命令栏提示选取一个或多个对象,在这里我们使用框选的方式选中整个组合图形,按回车键后系统就会弹出文本窗口显示查询的结果,列表把选择对象的属性和基本信息都报告出来了,包括有面积、周长等等,如下图所示:

CAD使用LIST命令查看对象信息的方法有哪些?

以上是爱上土木网为大家搜集的关于CAD使用LIST命令查看对象信息的方法,你学废了吗?
