CAD当中,无论是组还是块,都是指包含其它元素的一个整体,因此合理地使用组或块帮助我们绘图会较为方便。那么它们之间有什么区别呢?其实在功能和概念上是可以将它们区分开来的。

一,“组”就是对多个对象的集合,组内的对象仍然各自独立。

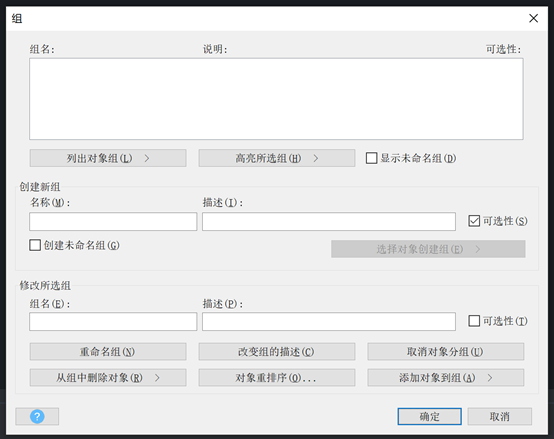

命令GROUP可以创建和处理编组中的各个对象。

CAD中常说的组和块有什么区别和联系?

如果你选了组中的某一对象,那么这个编组内的全部对象都会被选择,同样,对组使用了某个工具,这个工具会使用至组的整体。

可以按照自己的需要对编组进行一起的编辑和选择,单独分开编辑也是可以的。在某些层面上,编组与块类似,它将多个元素编组成为命名集。而且在编组当中能够更便捷地对单个对象编辑,但是在块当中就要先对块分解后才可以编辑。

二,“块”能够令图形变成为整体,块是独立的一个对象。

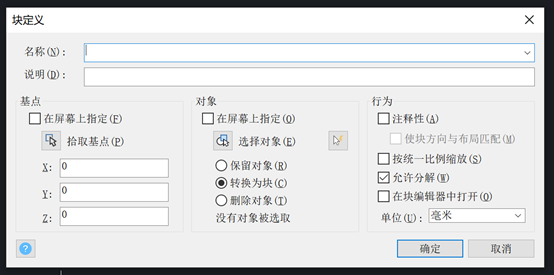

命令BLOCK选取对象创建块定义。

CAD中常说的组和块有什么区别和联系?

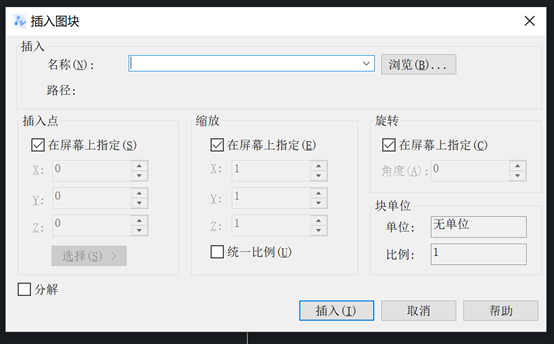

命令INSERT在当前图形文件中插入图块或文件。

CAD中常说的组和块有什么区别和联系?

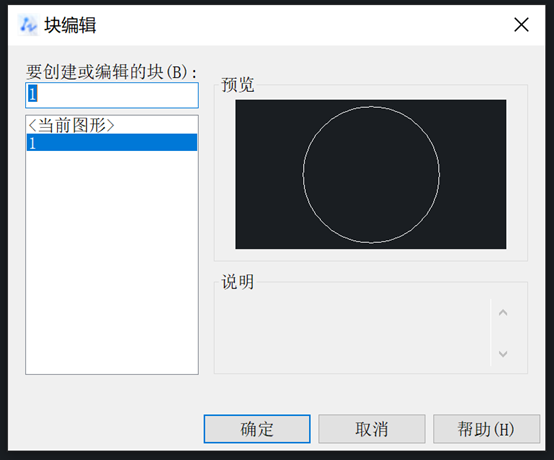

块编辑或参照编辑都能修改图块的定义。

CAD中常说的组和块有什么区别和联系?

此外,图块能反复使用、能定义属性的文字,修改起来也方便。图块的特性比较多,因此使用也较为广泛。
