CAD执行图层隔离后没有隐藏其它图层是什么原因?

2021年4月5日
评论
1

在之前的CAD文章中我们了解了图层隔离功能的应用,使用LAYISO命令可以关闭其他所有图层使一个或多个选定的对象所在的图层与其他图层隔离。

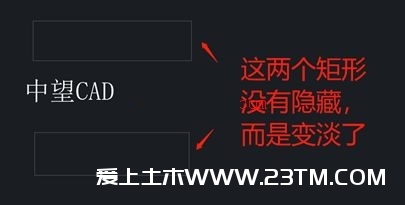

但是可能也有用户遇过这种情况,CAD执行图层隔离后没有隐藏其它图层,或者这些图层只是变淡了,如下图所示

CAD执行图层隔离后没有隐藏其它图层是什么原因?

出现这种情况是因为不小心设置了“锁定和褪色”,即选定对象所在图层之外的所有图层都将被锁定,并通过输入褪色度来改变锁定图层实体暗显程度。暗显通过设置系统变量 LAYLOCKFADECTL 来完成。

解决方法:

1,命令行输入“LAYISO”,按回车键。

2,输入“S”,按回车键。

3,输入“O”,按回车键。

4,根据需要输入“V”或“O”,然后按回车键。

“关闭O”即在所有视口中,关闭除选定对象所在图层外的所有图层。

“视口冻结V”即仅在当前视口中,冻结除选定对象所在图层外的所有图层。

5,鼠标点击选择要隔离的图层上的对象,然后按回车键。这些选择了文字部分,因此周围的矩形都隐藏消失了。

以上就是CAD执行图层隔离后没有隐藏其它图层的解决方法。
