身为一名建筑系学生,我总会遇到天正CAD各种故障。要知道辛辛苦苦编辑了n多个通宵的cad图纸一瞬间消失无踪的时候是有多么绝望。

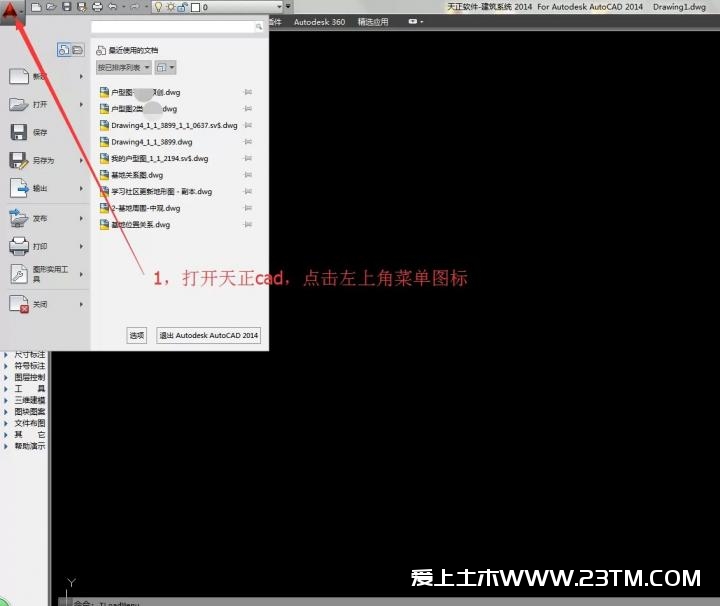

1.打开天正cad,点击左上角菜单图标.

CAD软件运行过程崩溃但未保存怎么办?

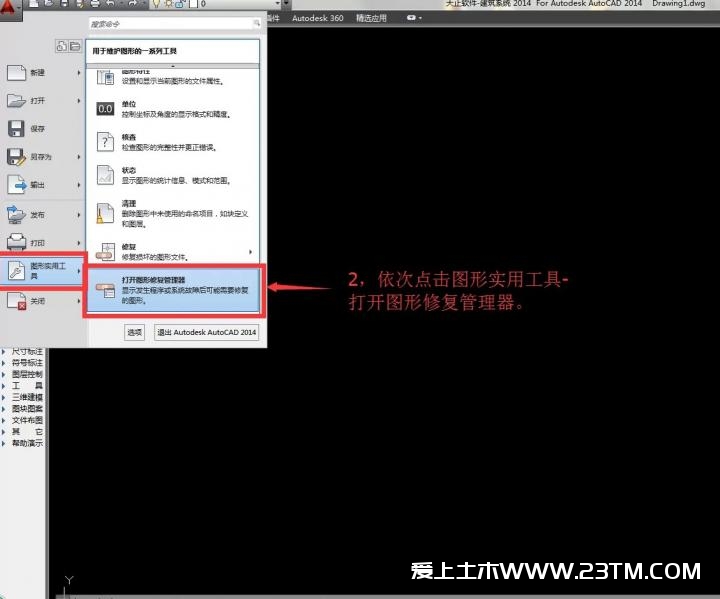

2.依次点击图形实用工具—打开图形修复管理器

CAD软件运行过程崩溃但未保存怎么办?

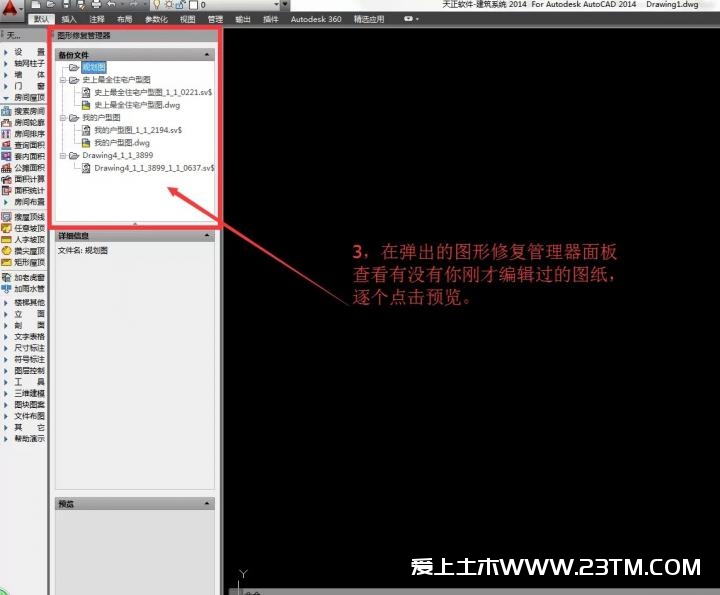

3.在弹出的图形修复管理器面板查看有没有你刚才编辑过的图纸,逐个点击预览。

CAD软件运行过程崩溃但未保存怎么办?

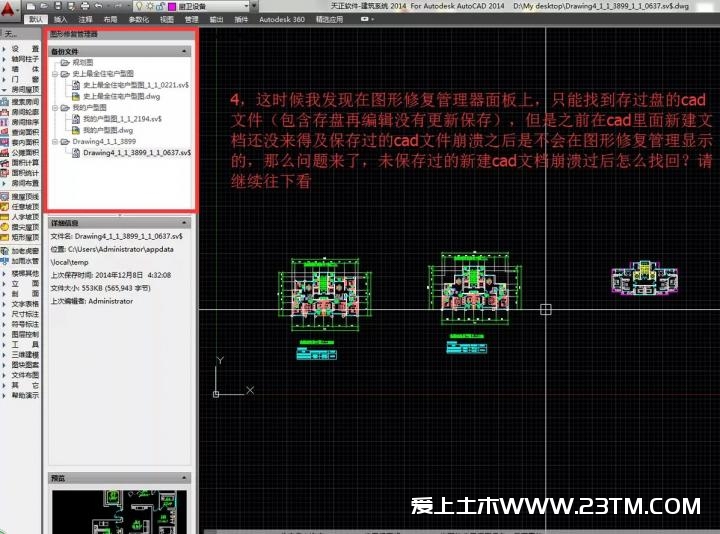

4.这时候我发现在图形修复管理器面板上,只能找到存过盘的cad文件(包含存盘再编辑没有更新保存),但是之前在cad里面新建文档改没来得及保存过的cad文件崩溃之后是不会在图形修复管理器显示的,那么问题来了,未保存过的新建cad文档崩溃过后怎么找回?请继续往下看

CAD软件运行过程崩溃但未保存怎么办?

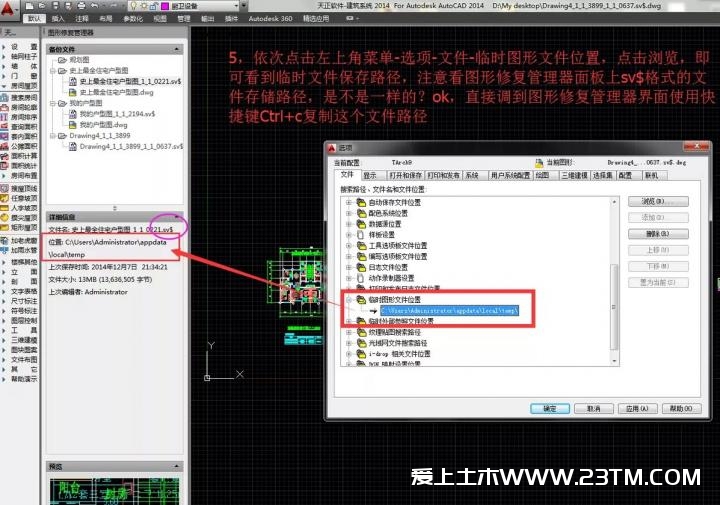

5.依次点击左上角菜单—选项—文件—临时图形文件位置,点击浏览,即可看到临时文件保存路径,注意看图形修复管理器面板上sv$格式的文件存储路径,是不是一样的?Ok。直接调到图形修复管理器界面使用快捷键Ctrl+c复制这个文件路径

CAD软件运行过程崩溃但未保存怎么办?

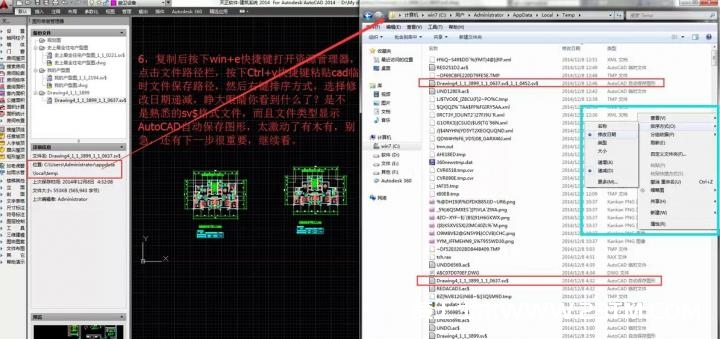

6.复制后按下win+e快捷键打开资源管理器,点击文件路径栏,按下Ctrl+v快捷键黏贴cad临时文件保存路径,然后右键排序方式,选择修改日期递减,睁大眼睛你看到了什么?是不是熟悉的sv$格式文件,而且文件类型显示AutoCAD自动保存图形,太激动了有木有,别急,还有下一步很重要,继续看

CAD软件运行过程崩溃但未保存怎么办?

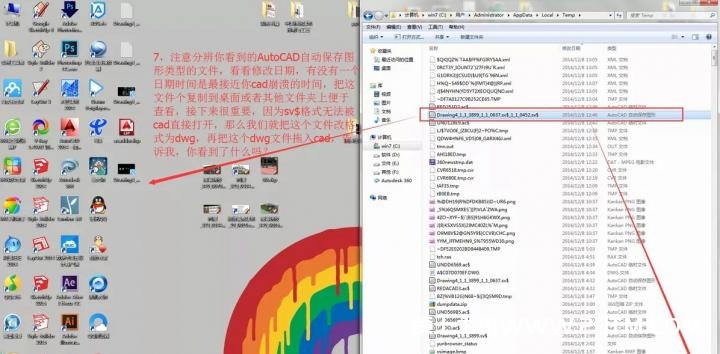

7.注意分辨你看到的AutoCAD自动保存图形类型的文件,看看修改日期,有没有一个日期时间是最接近你cad崩溃的时间,把这个文件复制到桌面或者其他文件夹上便于查看,接下来很重要,因为sv$格式无法被cad直接打开,那么我们就把这个文件改格式为dwg,再把dwg文件拖入cad,告诉我,你看到了什么?

CAD软件运行过程崩溃但未保存怎么办?

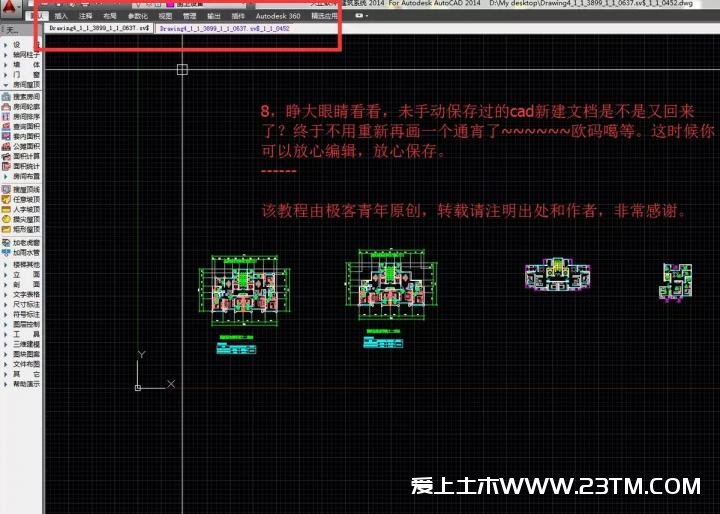

8.睁大眼睛看看,未手动保存过的cad新建文档是不是又回来了?终于不用重新画一个通宵了~~~~欧码噶等。这时候你可以放心编辑,放心保存。

CAD软件运行过程崩溃但未保存怎么办?
