CAD中新建的图块不能分解是什么原因?

2021年5月11日
评论
4

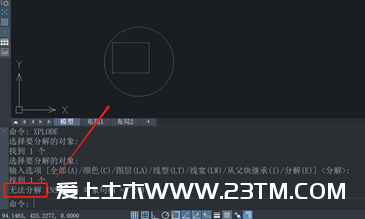

CAD中,如果出现如下图所示的情况,自己新建的图块无法进行分解,那怎么办呢?

CAD中新建的图块不能分解是什么原因?

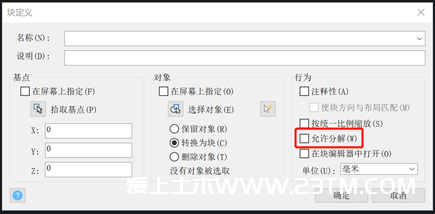

自己新建的块不能分解,说明是自己在块定义的时候没有勾选“允许分解”,所以我们在块定义的时候要注意一下这里,如下图所示。

CAD中新建的图块不能分解是什么原因?

遇到这种情况后怎么解决呢?具体步骤如下:

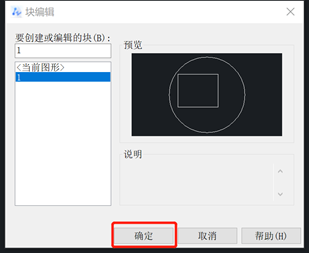

1,双击块,进入对话框“块编辑”,点击“确定”按钮。

CAD中新建的图块不能分解是什么原因?

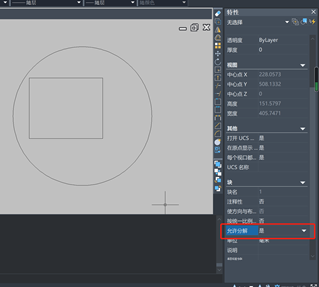

2,直接键盘按特性面板的快捷键CTRL+1,调出特性面板。在“块”选项组找到“允许分解”,选择“是”即可。

CAD中新建的图块不能分解是什么原因?

补充:

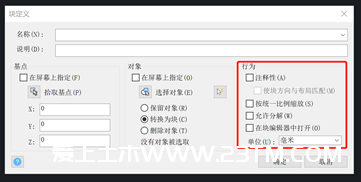

“允许分解”在“行为”栏,下面来补充一下这些选项的含义。

CAD中新建的图块不能分解是什么原因?

行为:设置创建块的行为。

注释性:设置块为注释性。

使块方向与布局匹配:设置图纸空间视口中的块参照的方向与布局一致。若未勾选“注释性”,此选项不可用。

按统一比例缩放:设置块参照是否允许不按统一比例进行缩放。

允许分解:设置块参照是否允许被分解。

在块编辑器中打开:指示是否在块编辑器中打开当前的块定义。

单位:设置块参照的插入单位。
