CAD创建块定义后选取的对象为什么会不见了?

2021年5月11日
评论
6

中望CAD创建块定义后选取的对象为什么不见了?

有用户发现,在选取对象创建块定义后,选取的对象不见了,但是插入图块还是可以成功定义图块的,那么选取的对象为什么会不见呢?这是因为什么呢?

其实出现这个问题的原因非常简单:在创建块定义的时候不小心将处理对象的方式设置为“删除对象”了。

CAD创建块定义后选取的对象为什么会不见了?

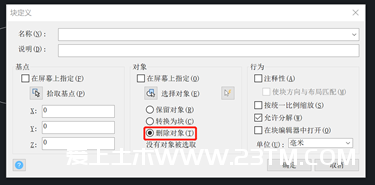

如上图所示,我们可以看见在“块定义“会话框中,“对象”选项卡有三种处理的方式,分别是:保留对象、转换为块、删除对象。

这三种方式分别代表什么呢?

1,保留对象:完成创建块定义操作后,仍然保留选取的对象为单一独立的对象。

2,转换为块:完成创建块定义操作后,将选取的对象转换为块。

3,删除对象:完成创建块定义操作后,将选取的对象从图形中删除。

这三种方式对我们创建块都没有什么影响,只对处理选定对象的方式有影响。

知道创建块定义后选取的对象会不见的原因后,就很好解决了,只要在块定义的时候注意一下这里就行了。
