中望CAD为当前图形定义块的方法。详细的操作步骤如下:

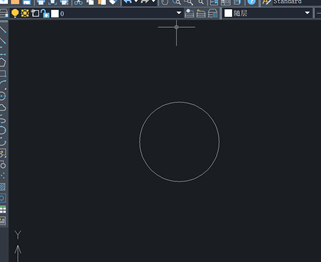

1,创建要在块定义中使用的对象。如下图的圆

中望CAD为当前图形定义块的步骤

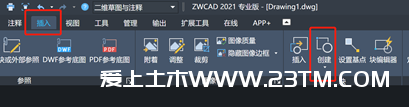

2,依次单击“插入”选项卡 »“块”面板 »“创建”。

中望CAD为当前图形定义块的步骤

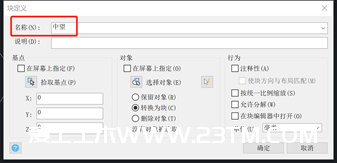

3,在“块定义”对话框中的“名称”框中输入块名。

中望CAD为当前图形定义块的步骤

4,在“对象”下选择“转换为块”。

中望CAD为当前图形定义块的步骤

如果需要在图形中保留用于创建块定义的原对象,请确保未选中“删除对象”选项。如果选择了该选项,将从图形中删除原对象。

5,确保“基点”和“对象”下,“在屏幕上指定”选项未被勾选。

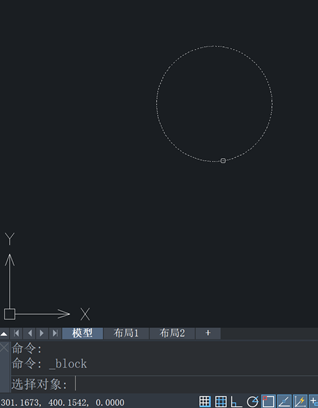

6,单击“选择对象”。请使用定点设备选择要包括在块定义中的对象。按回车(Enter)键完成对象选择。

中望CAD为当前图形定义块的步骤

7,在“块定义”对话框的“基点”下,使用以下方法之一指定块插入点:

(1)单击“拾取基点”,使用定点设备指定一个点。

(2)输入插入点的 X,Y,Z 坐标值。

中望CAD为当前图形定义块的步骤

8,单击“确定”。

在当前图形中定义块,可以将其随时插入。
