CAD标准检查的使用方法

标准检查是用于检查图纸是否符合标准维护图形文件中常用特性的一致性，用户可以创建任何想要标准化的图层、多重引线样式、文字样式、标注样式以及线型。其作用是检查不符合标准的格式数据，合并和清除某一些在标准文件内不存在的格式数据。CAD 标准功能使人更容易理解并遵循统一的绘图标准，在团队协作绘图的过程中，标准能更有效的使图形达到统一，管理更加方便。使用的具体方法如下：

1.想进行标准检查，我们首先得有个标准文件（*.dws），这是执行标准检查命令的基础。

2.功能区：依次点击【工具】>【CAD标准】>【检查】，弹出提示，点击【确定】即可激活。

命令行：输入STANDARDS 命令，使标准 (DWS) 文件和当前图形相互关联。图中可见是使用命令调出的【配置标准】对话框，我们点击【添加】，添加DWS文件做标准文件。

3.点击【插件】选项卡，可以有选择的设置标准检查的插件。

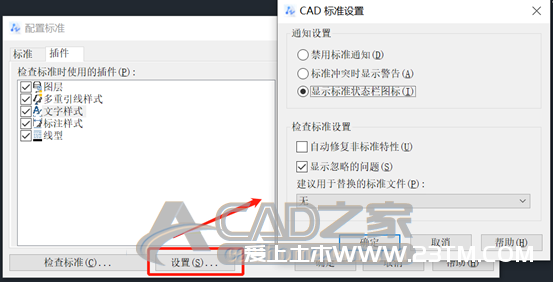

4.点击【设置】按钮，马上弹出【CAD标准设置】对话框可对在内的选项进行设置，如图所示：

5.我们回到【配置标准】的对话框点击【检查标准】按钮或者是命令行输入CHECKSTANDARDS命令都可调出【检查标准】对话框，若检查发现不符合其标准格式，问题框内显示“特性不符合标准”。

若确认要修改就直接点击下方的【修复】按钮，想保留样式就点击旁侧的【下一个】按钮直接处理下一个数据，又或者你不想这个数据被进行合并处理，在【将此问题标记为忽略】前的小方框进行勾选。
