CAD​填充无反应情况及其解决方法

2021年5月30日
评论
323

在中望CAD执行填充命令,偶尔会遇到填充后无反应的情况,为何会产生这个情况呢?

第一种问题:比例设置过大或者填充对象区域过小

若是选取填充的面积过于小,但填充的图案却较大,这时执行填充命令无法显示填充内容。

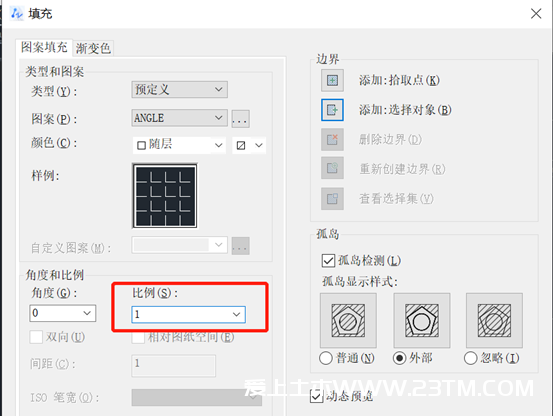

解决方法:进入【填充】对话框,将【角度和比例】面板下的比例设置调小一些即可。

CAD​填充无反应情况及其解决方法

CAD​填充无反应情况及其解决方法

第二种问题:比例设置过小或者填充对象区域过大

若是若是选取填充的面积过于大,但填充的图案却较小,填充的线段相对于指定区域太密集了。

解决方法:进入【填充】对话框,将【角度和比例】面板下的比例设置调大至合适即可。

CAD​填充无反应情况及其解决方法

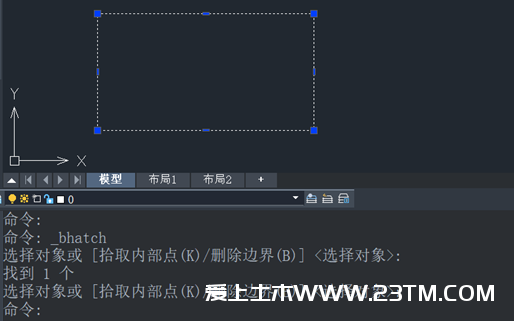

第三种问题:没有显示填充内容,也没有任何错误提示

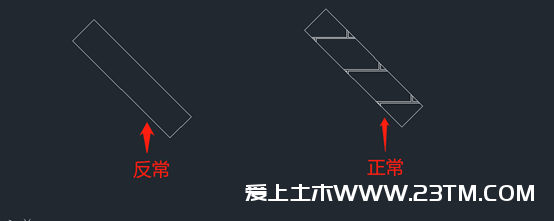

我们按平时的操作进行填充,却发现没有显示任何填充方案,更没有任何错误的提示。下图是反常情况与正常情况对比,为解决该命令提供了两种解决方法:

CAD​填充无反应情况及其解决方法

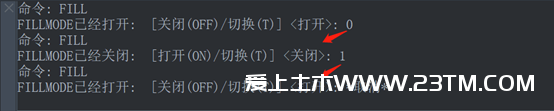

1.执行FILLMODE,调整变量的值

FILLMODE命令是能控制填充显示的系统变量,快捷键为FILL。

在命令行输入该命令,按下空格,根据命令窗口提示关闭OFF或开始ON,数字0也可代表关闭,数字1也可代表打开,输入1,按下回车。

注意:设置变量以后需要重新填充,之前填充的并不会显示出来。若想将之前的填充显示出来,可输入RE,按下回车,刷新即可显示。

CAD​填充无反应情况及其解决方法

2.【选项】会话框设置其参数

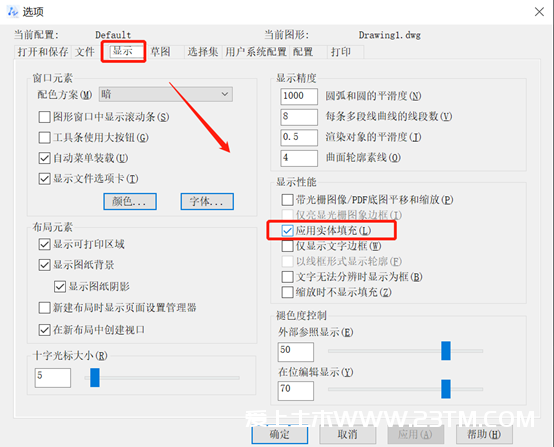

执行OP命令,按下回车键,进入到【选项】对话框,点击【显示】选项卡,勾选参数【应用实体填充】,点击确定即可。

CAD​填充无反应情况及其解决方法

第四种问题:边界不封闭无法填充

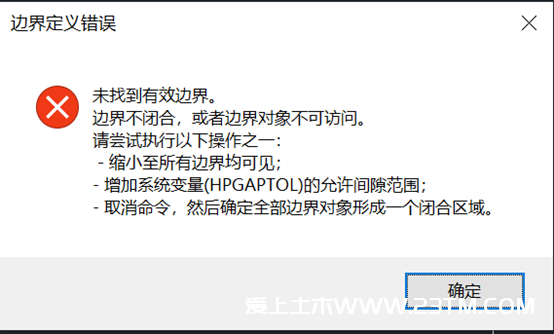

偶尔绘图不精确到关闭每一个角点,导致边线上有小缺口,图形缩小时很难发现,我们对其添加拾取点时弹出【边界定义错误】。

CAD​填充无反应情况及其解决方法

解决方法:

1.对图形进行重新编辑,将空隙位置重新连接

2.在命令行输入命令HPGAPTOL,填入具体数值即可。
