CAD尺寸标注调节技巧

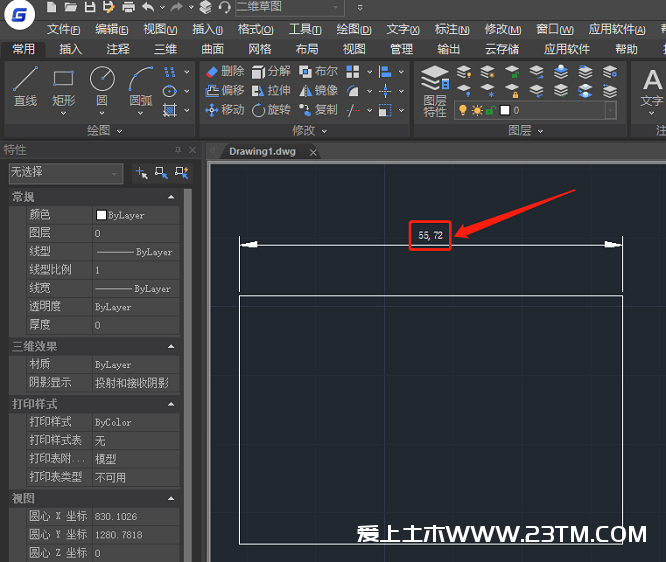

如下图所示，CAD图纸中的CAD尺寸标注数字太小看不清楚。

方法一：

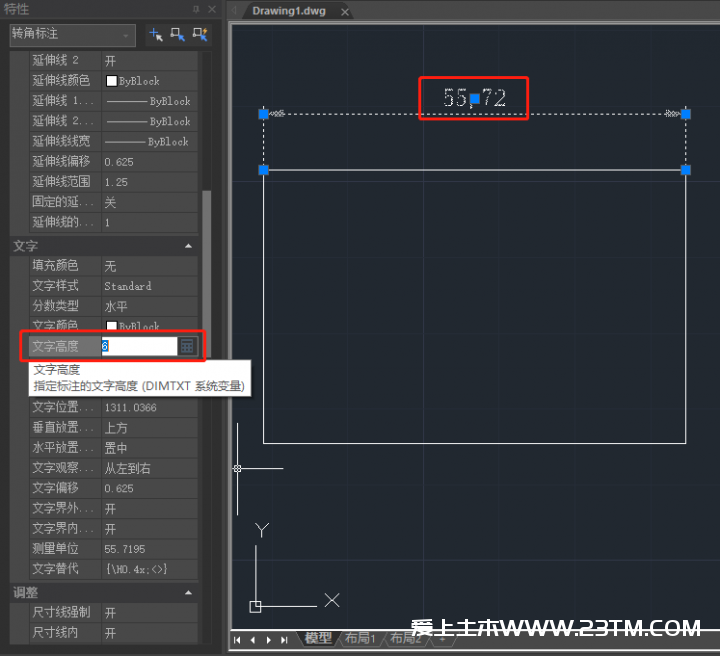

在浩辰CAD软件中打开需要调整的图纸文件后，选中图纸中看不清楚的标注数字，在左侧特性栏中找到【文字】—【文字高度】（如果不显示特性栏可以通过快捷键：Ctrl+1调出），将其文字高度值调大即可将标注文字调大。如下图所示：

方法二：

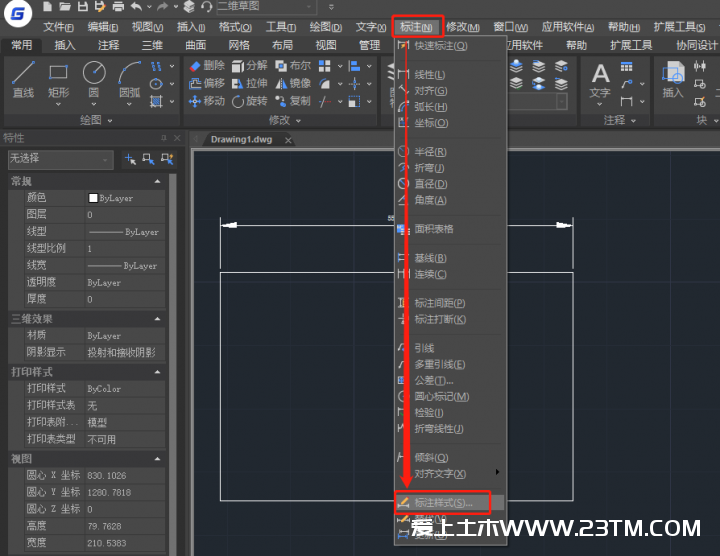

在浩辰CAD软件中打开需要调整的图纸文件后，依次点击菜单栏中的【标注】—【标注样式】。如下图所示：

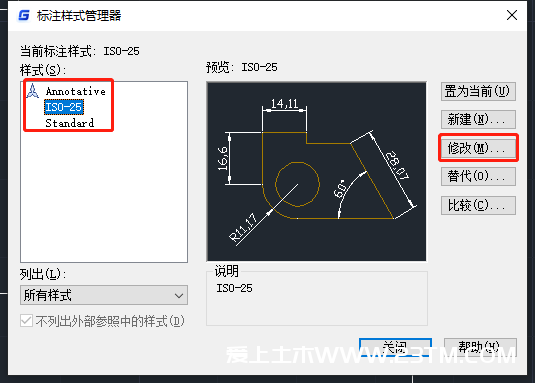

执行命令后即可调出【标注样式管理器】，在其中选择需要调整的标注样式名称后，点击右侧的【修改】按钮。如下图所示：

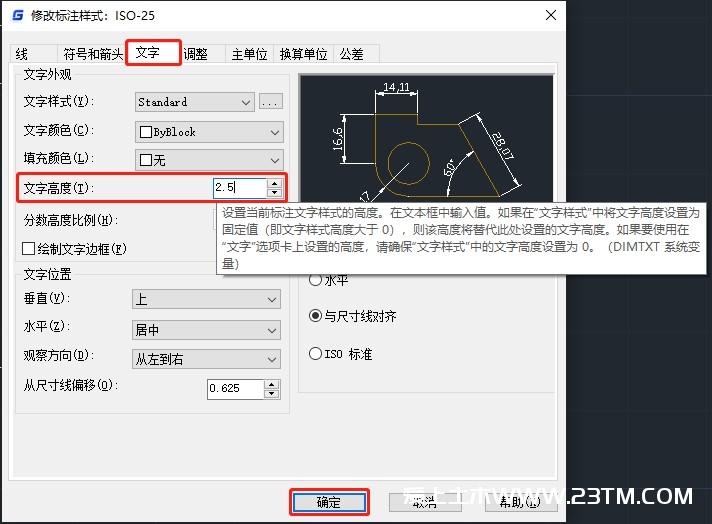

调出【修改标注样式】对话框，将其切换至【文字】选项卡后调整其文字高度（文字高度值越大，标注文字越大），点击【确定】即可。如下图所示
