中望CAD​修改全局比例标注不变怎么解决

2021年6月12日
评论
2

中望CAD运用过程中,我们后续想要修改全局比例时,却发现无论我们在修改样式标注面板更改多少次比例,绘图页面的图形标注都没有发生任何的改变。究竟是什么原因造成的,以及其解决方法是什么的呢?

一、问题原因

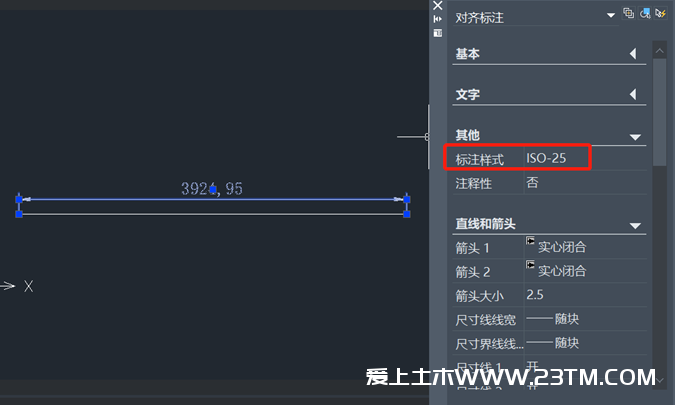

1.运行CAD,点击图中直线的标注可以看见标注的样式,如图所示:

中望CAD​修改全局比例标注不变怎么解决

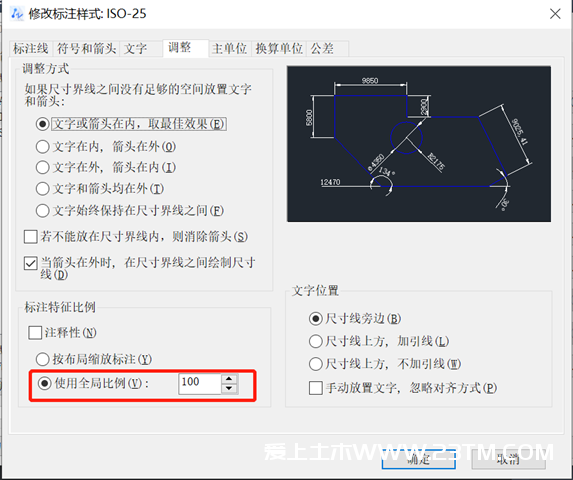

2.命令行里面输入快捷键D,进入到下图所示对话框,此时可见标注特征比例面板的默认使用全局比例为1,然后我们将其数值改成100,返回到绘图界面看直线的标注是否有改变,如图所示:

中望CAD​修改全局比例标注不变怎么解决

中望CAD​修改全局比例标注不变怎么解决

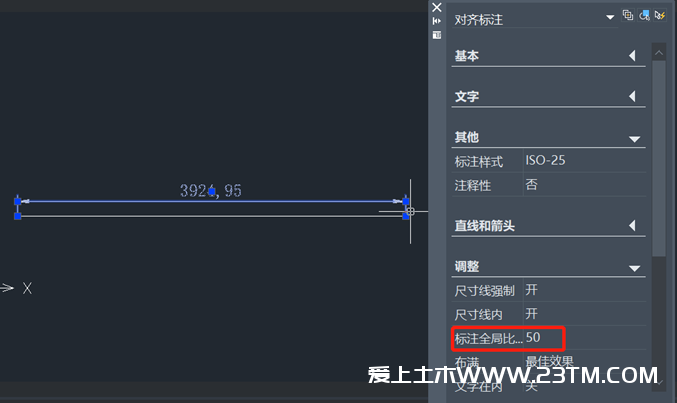

3.此时,通过特性面板发现全局比例并非是默认的1,也非更改过后的100,是50。为什么会出现种情况呢?是因为我们在绘制图形时,比例并非通过【修改标注样式】对话框修改的,它是通过特性面板修改的。

中望CAD​修改全局比例标注不变怎么解决

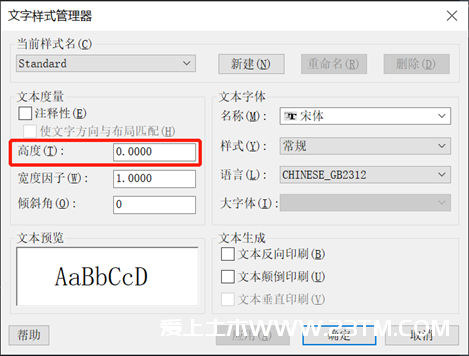

还有一种情况就是你单独对文字样式进行了修改,这样就会导致标注全局比例更改了也无法修改文字的大小,我们要先进入【文字样式管理器】,将字高改为0,如图所示:

中望CAD​修改全局比例标注不变怎么解决

二、解决方法

1. 若标注的字高是0,但通过【修改标注样式】对话框无法改变的话,我们想要改变其大小,只能选择标注,然后在特性面板里面更改数值。

2.使用更新标注命令即dimstyle,点击需更改的标注,然后执行更新标注命令,随后对标注进行更改。
