中望CAD镜像命令MIRROR怎么用才能发挥最大效率?

2021年6月12日
评论
2

以下是本文关于CAD软件镜像命令MIRROR的介绍:

以一条线段为基准,创建对象的镜像副本。

中望CAD镜像命令MIRROR怎么用才能发挥最大效率?

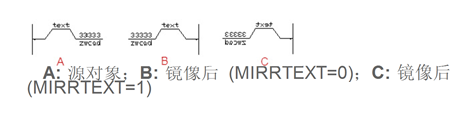

在默认情况下,文字,属性和属性定义,在镜像后不会发生反转或者倒置。对于文字对象,在进行镜像后,它的对齐和对正方式不会发生变化。文字的方向在镜像后也不会发生变化,如果需要更改文字的方向,就需要将系统变量 MIRRTEXT 设置为 1 。对于TEXT,ATTDEF或MTEXT,属性定义和变量属性创建的文字,其镜像结果由 MIRRTEXT 控制;而对于插入块的一部分的文字和常量属性,则不管 MIRRTEXT 如何设置,镜像后都会将其反转。

中望CAD镜像命令MIRROR怎么用才能发挥最大效率?

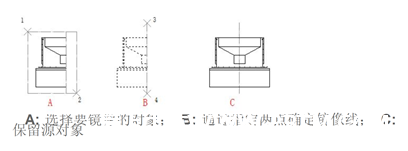

镜像命令MIRROR的操作其实是简单的,下面来看看执行命令后的各项参数作用:

·选择对象:选择要创建镜像副本的对象, 按回车(Enter)键结束选择。

·指定镜像线的第一点和第二点:通过指定镜像线的两点来确定一条镜像线。以镜像线作为基准创建对象的副本。

对于三维空间中的镜像,将相对于 UCS 中垂直于 XY 平面且包含镜像线的镜像平面创建选中三维对象的镜像副本。

·是否删除源对象:镜像之后,可以选择是否删除源对象。

是:删除源对象,仅保留创建的镜像副本。

否:保留源对象,并在当前图形中创建镜像副本。
