中望CAD软件中的块替代功能怎么用?

2021年7月1日
评论
46

CAD的拓展工具中有个块替代功能,它能指定块的全部实例使用另一块进行替换。

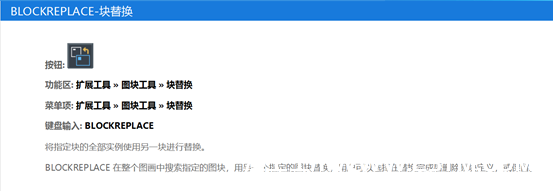

一、打开方式

功能区: 扩展工具 » 图块工具 » 块替换

菜单项: 扩展工具 » 图块工具 » 块替换

键盘输入: BLOCKREPLACE

中望CAD软件中的块替代功能怎么用?

二、操作步骤

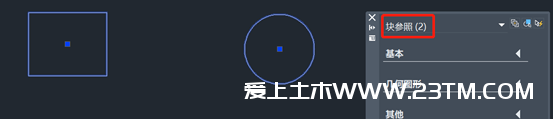

1.我们创建两个块进行简单演示,分别是矩形与圆,如图所示:

中望CAD软件中的块替代功能怎么用?

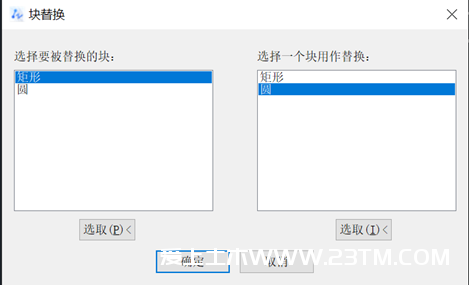

2.输入该命令,回车,立即出现块替代对话框,我们在选择要被替代的块的选项框中选择矩形,另一个选择一个块作用作替代的选项框则选择圆,然后按确定,如图所示:

中望CAD软件中的块替代功能怎么用?

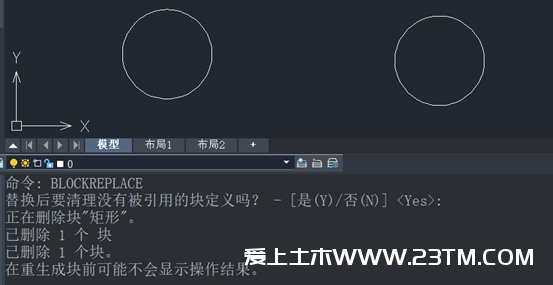

3.我们确定之后,可见绘图区域中的矩形变成了圆,同时命令行会出现有提示内容,如图所示:

中望CAD软件中的块替代功能怎么用?

注意:在指定要替换的块和用来进行替换的块之后,点击“确定”后将在命令行提示是否要在替换后清理没有被引用的块定义,选择“是”则将已被替换的块定义从图形中删除,否则保留块定义。
