CAD命令块属性管理器BATTMAN详细功能用法总结

2021年7月2日
评论
122

CAD中有个块属性管理器命令BATTMAN命令,很多小伙伴不知道这个命令怎么去用,以下是关于词命令的具体介绍介绍:

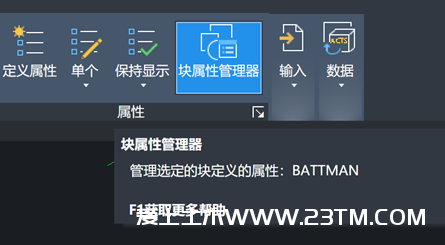

管理当前图形中块的属性定义。可以直接在命令行输入命令执行,也可以在面板功能区: 插入 » 属性 » 块属性管理器通过单击图标执行,如图所示。

CAD命令块属性管理器BATTMAN详细功能用法总结

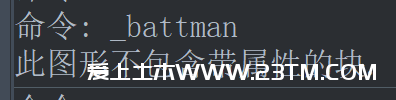

执行 BATTMAN 命令,开启“块属性管理器”对话框。用户可在该对话框中编辑选定块定义的所有属性特性和设置。如果当前图形中不含有带属性的块,系统将给出提示信息。

CAD命令块属性管理器BATTMAN详细功能用法总结

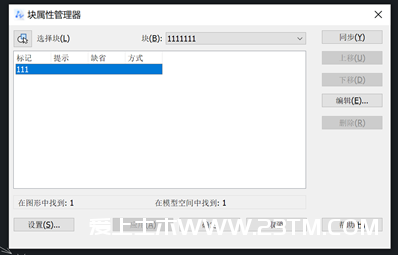

块属性管理器会话框管理选定块定义的所有属性特性和设置,并将所做更改反映到块参照中。会话框界面如下图所示。

CAD命令块属性管理器BATTMAN详细功能用法总结

选择块:单击  按钮,在绘图区域选择块。选取块时,对话框将临时关闭,直到用户完成选择或按 Esc 键取消。

块:列出当前图形中所有包含属性的块定义。可在下拉框中选择要修改属性的块。

属性列表:显示选定块的属性特性。默认情况下将显示选定块的标记、提示、缺省和方式四种特性。双击任意属性将显示“编辑属性”对话框,从中可以修改对应的属性特性。

在图形中找到:显示在当前图形中选定块的数目。

在模型空间中找到:显示在当前模型空间或布局空间中选定块的数目。

同步:更新具有当前定义的属性特性的选定块的全部实例。

上移:将选定的属性标签向上移动一个位置。

下移:将选定的属性标签向下移动一个位置。

编辑:开启“编辑属性”对话框,从中可以修改属性特性。

删除:从块定义中删除选定的属性。对于仅有一个属性的块,此按钮不可用。

设置:开启“设置”对话框,从中可以自定义“块属性管理器”对话框中属性信息的列出方式。

应用:更新已更改属性的块定义,且不关闭对话框。

以上就是关于中望CAD中块属性BATTMAN命令的用法,你学会了吗?
