一套全长1.88公里道路给水、排水、管综施工图

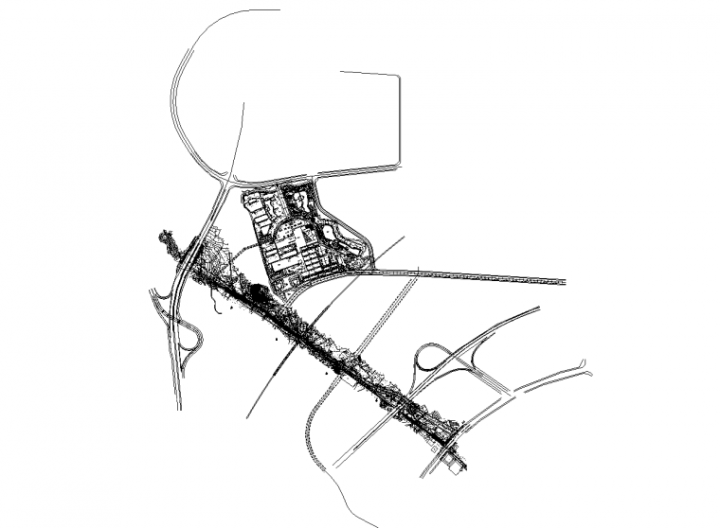

白云区朝晖北路延伸段道路工程拟建项目起点接云环西路,道路由东南向西北延伸，道路终点接观云大道。

白云区朝晖北路延伸段排水工程配合道路工程进行，排水工程起点桩号为K0+000，终点桩号为K1+820.由于起点K0+000~K0+280段共280米现阶段已实施完成，本次施工图出图范围为K0+280~ K1+820段，拟建工程范围内雨水汇入云环西路雨水系统及马堰河，污水汇入云环西路污水管及规划马堰河截污管。
