资料介绍：
本套资料为贵州地区某居住建筑建筑给排水消防设计施工图，仅供参考，如有需要请下载。
工程概况：
A3-（5-13）栋及A3区地下车库，总建筑面积：139592.2m2,其中A3-5~7:30818.8m2,A3-8~9:40266.9m2,A3-10:21471m2,A3-11:5299.94m2,A3-12:4246.58m2,A3-13:3544.34m2,A3-32~47（16栋别墅）9065.76m2，地下室建筑面积：24878.91m2
建筑高度A3-5~7:64m(20F),A3-8:76m(24F),A3-9:97m(31F),A3-10:90m(30F),A3-11:45.15m(15F),A3-12:36.15m(12F),A3-13:30.15m(10F)
设计范围：
建筑用地红线范围内的给排水和消防给水设计，不包括综合管网。（雨水、空调冷凝系统详建施图）
图纸展示：

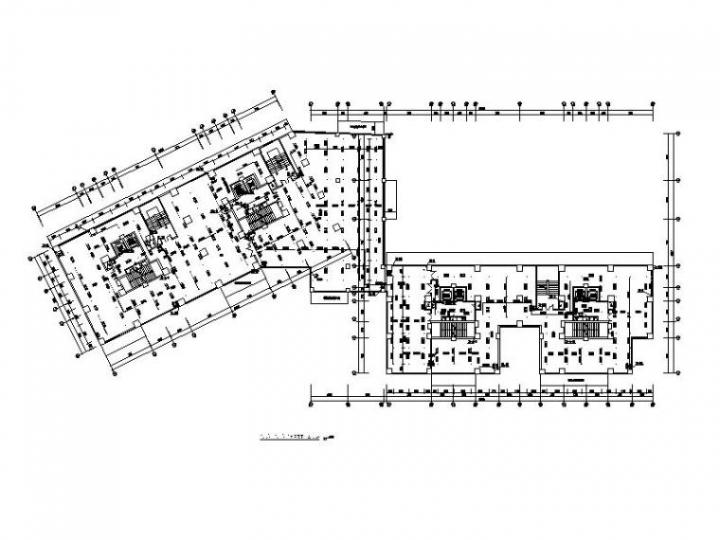

A3-8栋、A3-9栋一层消防平面图

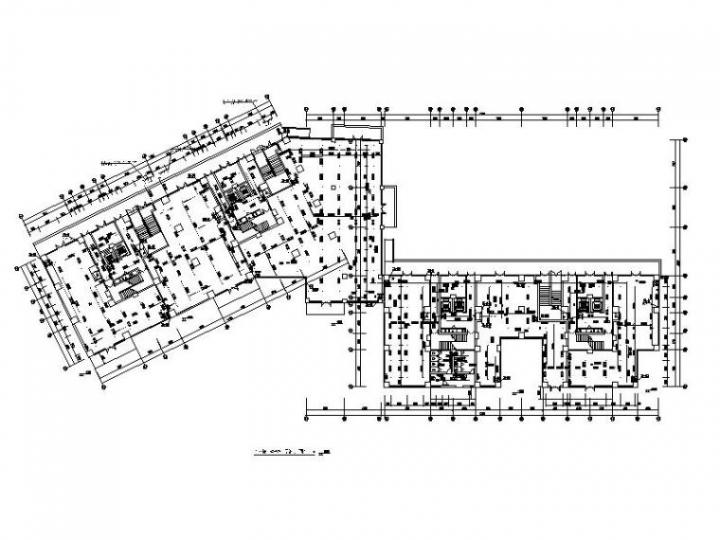

A3-8栋、A3-9栋一层给排水平面图

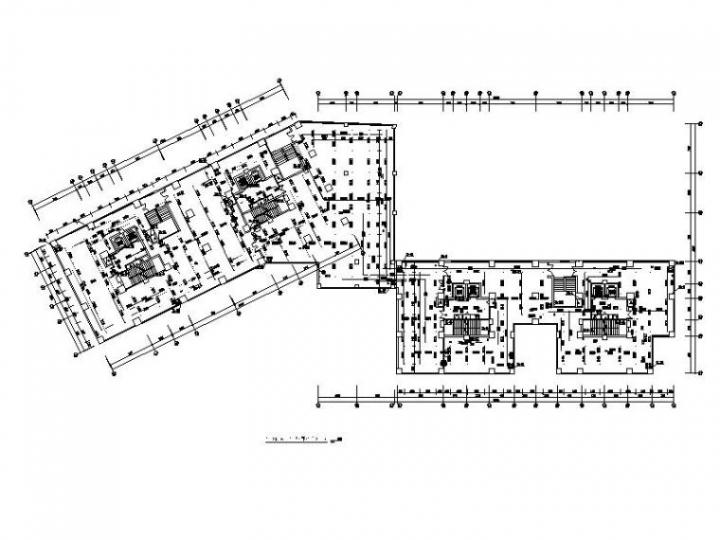

A3-8栋、A3-9栋二层消防平面图

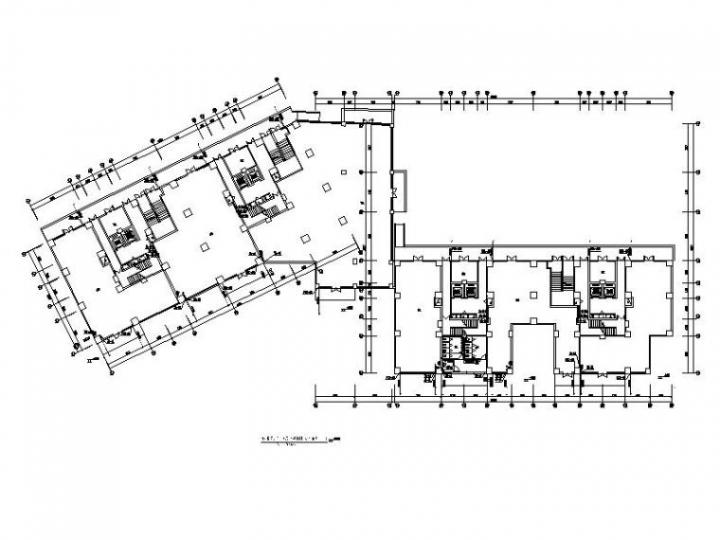

A3-8栋、A3-9栋二层给排水平面图

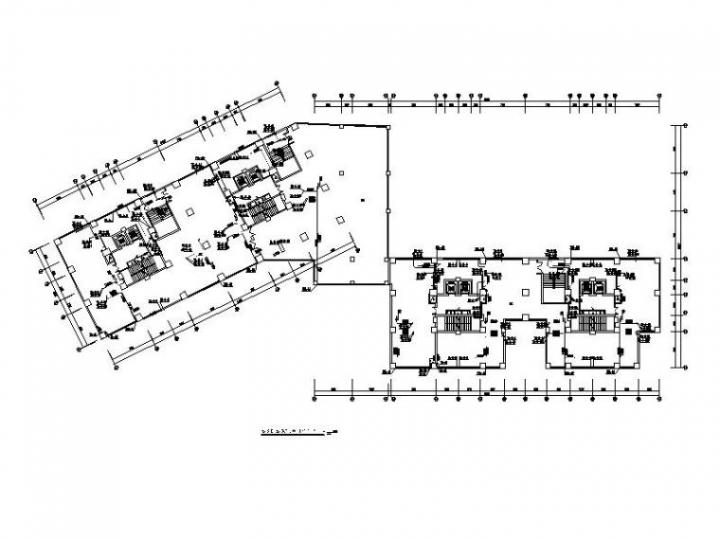

A3-8栋、A3-9栋三层消防平面图

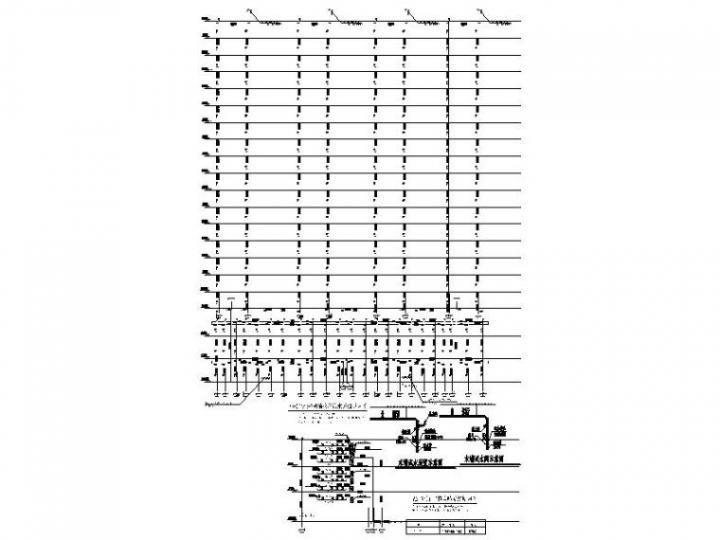

系统原理图
